Il componente Keypad o “matrice a pulsannti”, è disponibile in 4 diversi formati ,(matrice con up, down, left, right e selezione, matrice 3x3, matrice 4x4,e matrice 3x4) dal menù “Input”.

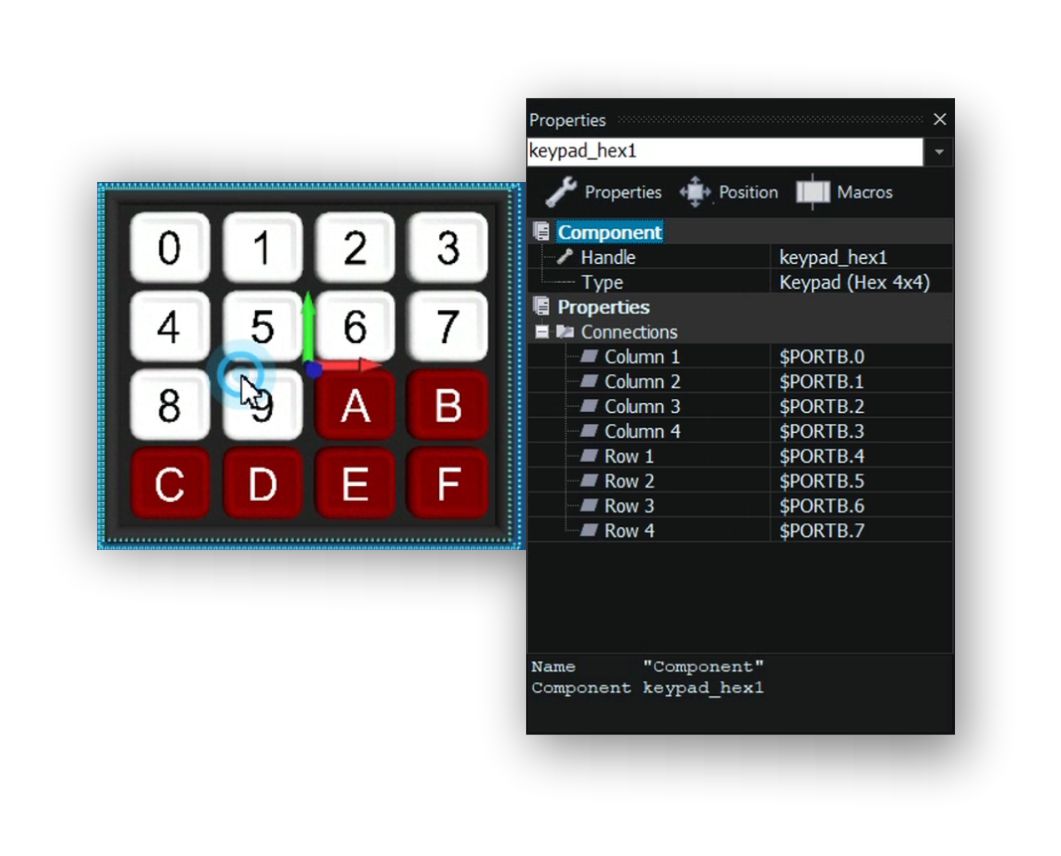

Keypad (Hex 4x4)

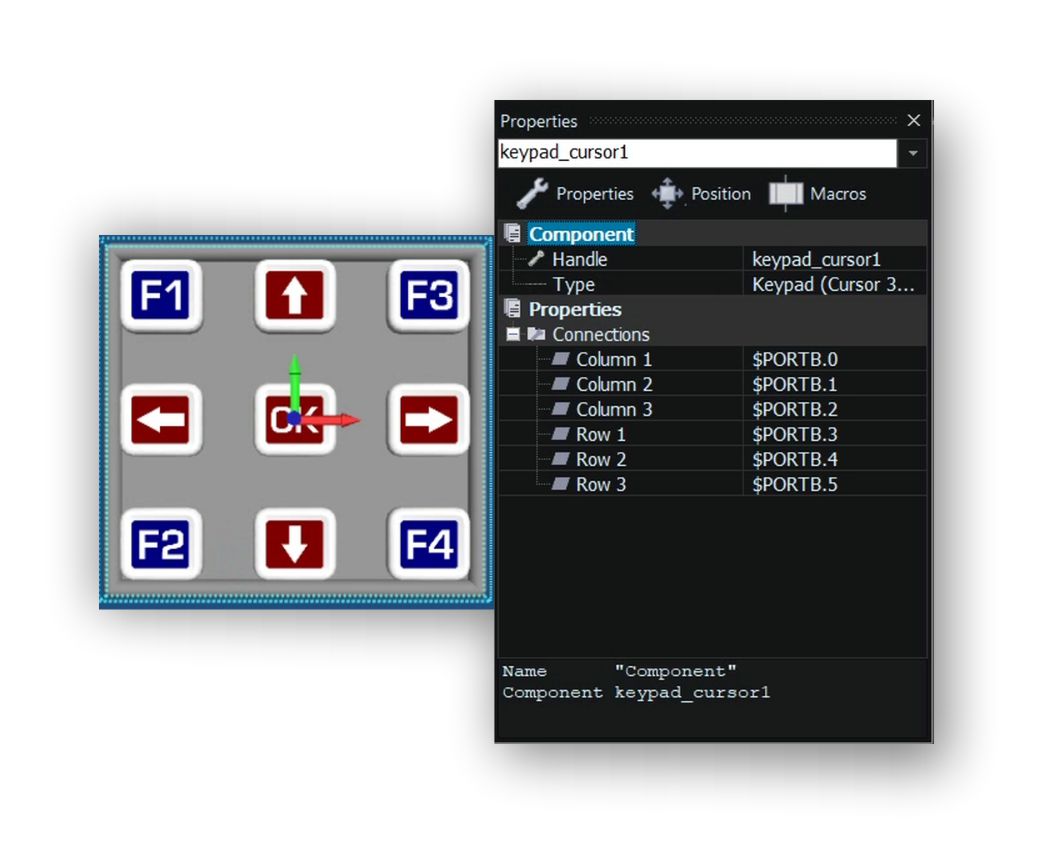

Keypad (Cursor 3x3)

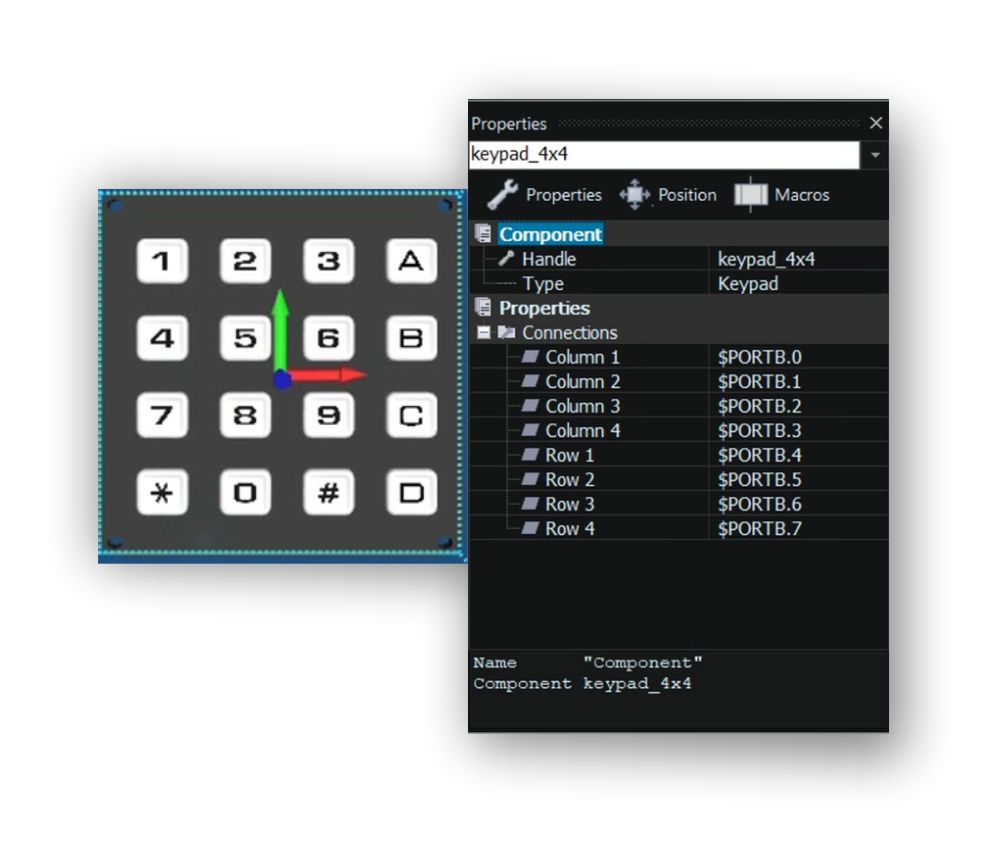

Keypad (4x4)
Keypad_3x4

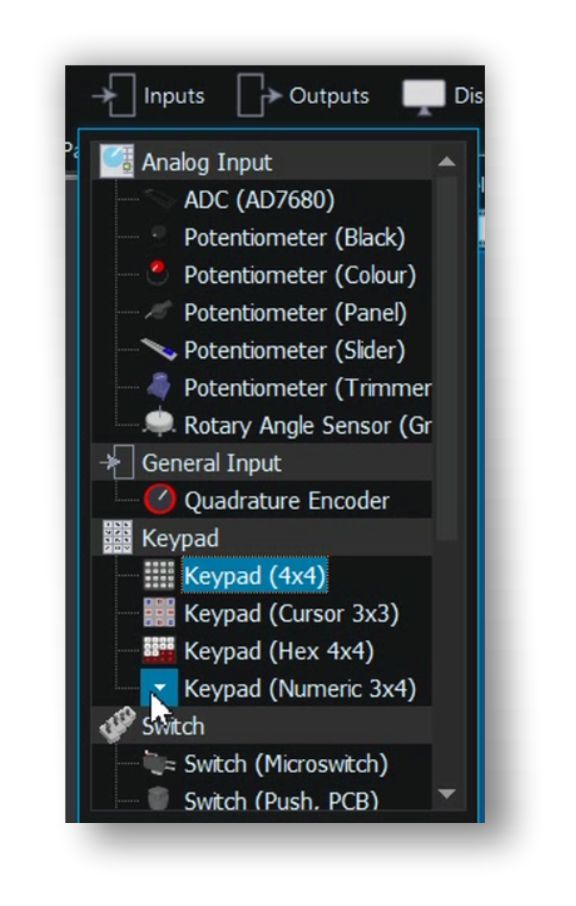

Dal menù a discesa “Input”, seleziono il Keypad_3x4 e lo aggiungo al 3D system panel.
Colonne
Righe (rows)

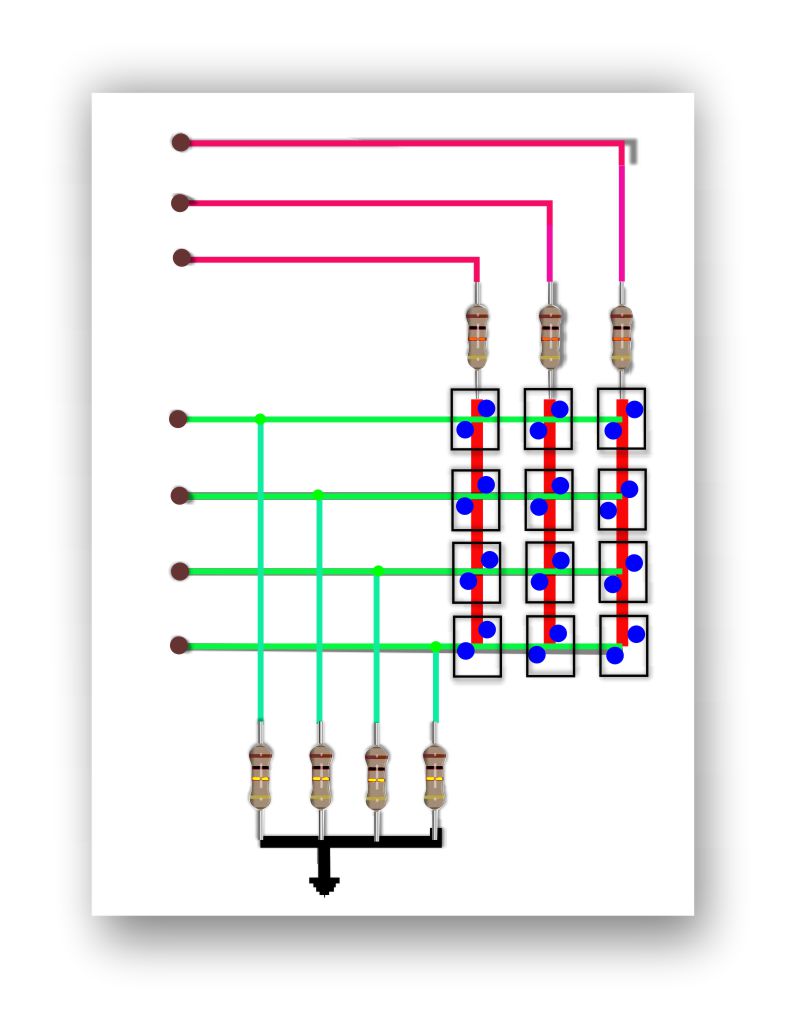

Schema elettrico del collegamento dei pulsanti nel keypad_3x4.

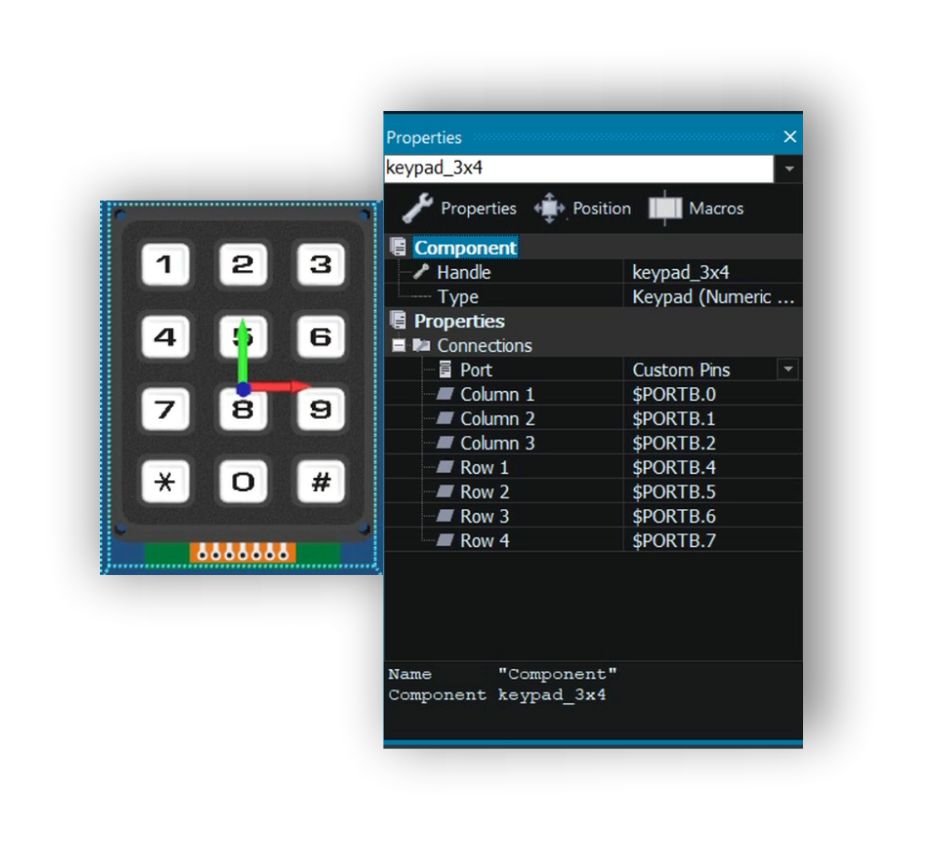

Seleziono il Keypad_3x4 nel 3D System e nel pannello “Properties”, configuro il collegamento del connettore ai pins, selezionando “Custom pins”; porta B in questa immagine.

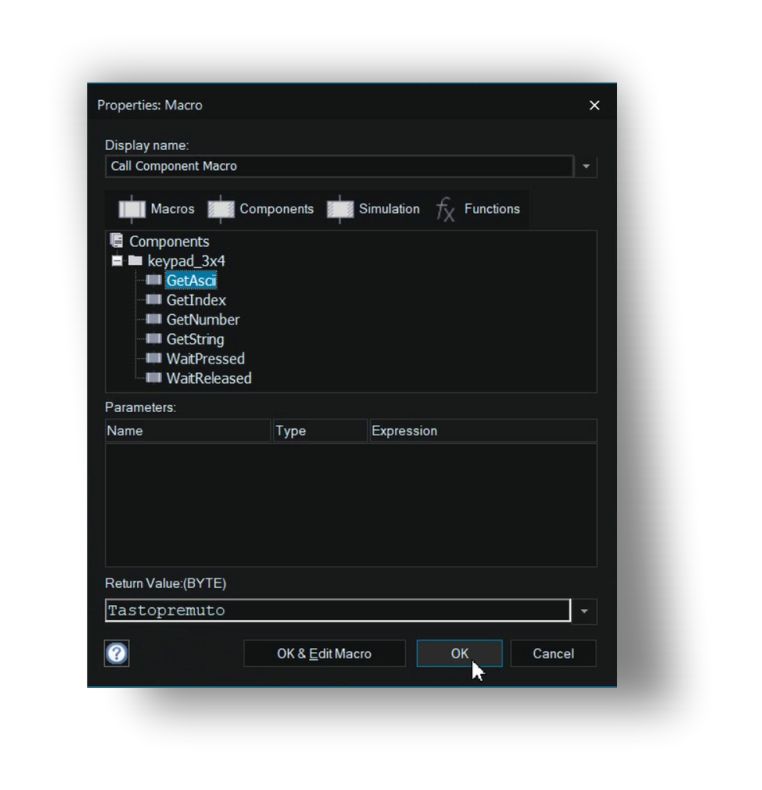

Properties Macro - librerie per la gestione del keypad
- GetAscii: fornisce il valore in Ascii del tasto premuto, se il tasto non è premuto ritorna il valore 255
- Valore di ritorno:
- Byte: codice ASCII corrispondente al tasto premuto; 255 se nessun tasto è premuto.
- GetIndex: fornisce il valore di Index del tasto premuto; se il tasto non è premuto dà il valore 255.
- Valore di ritorno:
- Byte: indice del primo tasto premuto
- Byte: index corrispondente al tasto premuto; 255 se nessun tasto è premuto.
- GetNumber: fornisce il numero corrispondente al tasto premuto; se il tasto non è premuto dà il valore 255
- Valore di ritorno:
- Byte: indice del primo tasto premuto
- byte: fornisce il numerocorrispondente al tasto premuto; 255 se nessun tasto è premuto.
- GetString: fornisce il codice ASCII del tasto premuto in formato stringa; se nessun tasto è premuto, ritorna il valore 255.
- Valore di ritorno:
- String: carattere singolo rappresentante il tasto premuto o una stringa vuota se nessun tasto è premuto.
- WaitPressed: in attesa che un tasto sia premuto; quando è premuto the index key è passato all’utente
- Valore di ritorno:
- Byte: indice del primo tasto premuto
- WaitReleased: blocca la chiamata di attesa per il rilascio del tasto: se nessun tasto è premuto, la funzione ritorna immediatamente.
- Valore di ritorno:
- non c’è alcun valore di ritorno
Codici ASCII
