LOOP principale

contraves inizializzazione display

il programma inizia con l’attivazione del Display LCD.

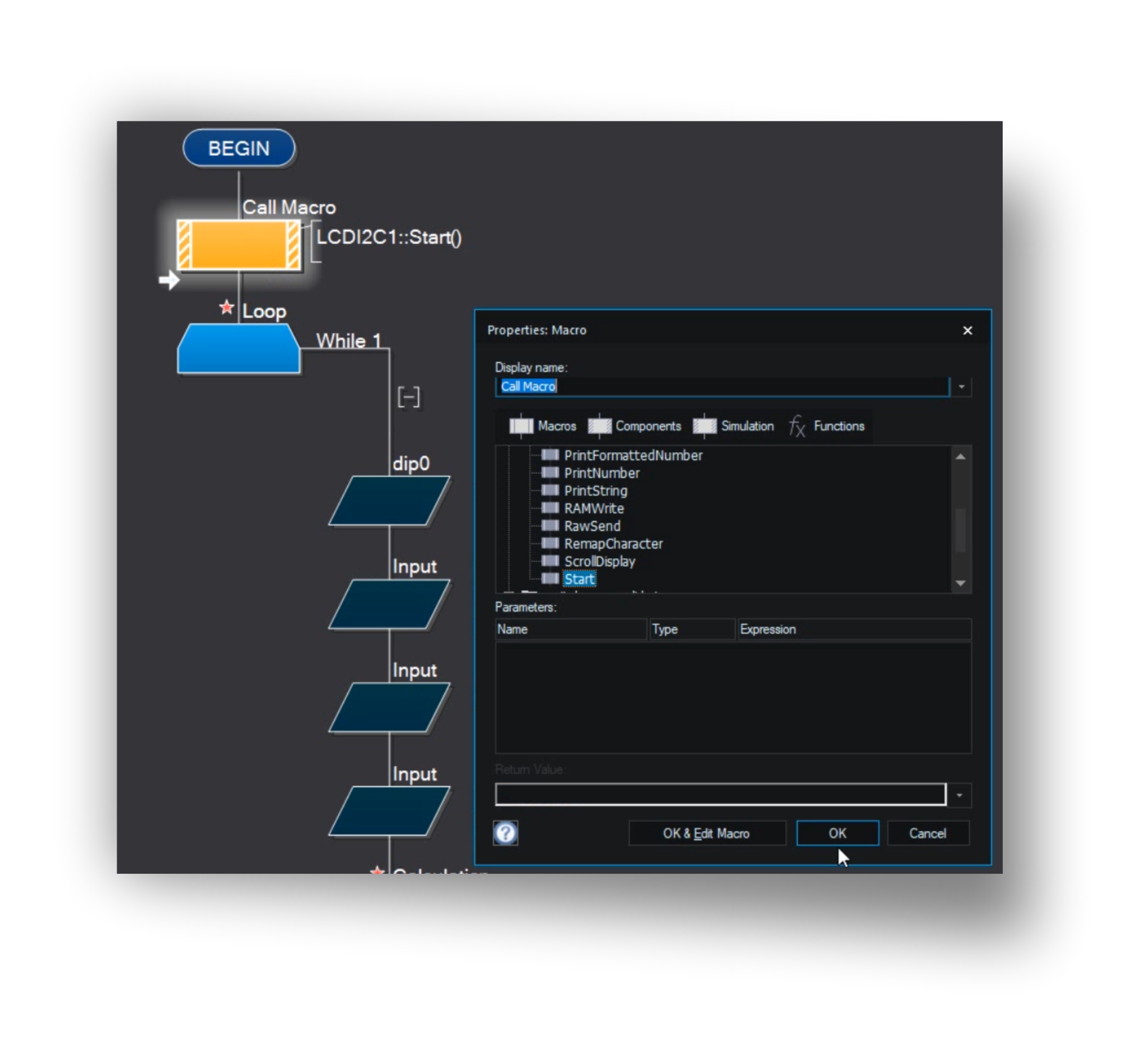

dopo aver inserito  il Display LCDI2C1, nel 2D System Panel, in “Properties Macro”, dal menu a discesa del display, seleziono “Start”.

il “Loop While 1”, indica che il programma sarà eseguito indefinitivamente, permettendo di configurare il preset di ogni singolo BCD_Binary_Switch; a differenza dell’esempio ,BCD Binary, non è necessario limitare con “While 10”, la lettura del selettore meccanico, perchè è costruito in modo da avere unicamente 10 combinazioni da 0 a 9.

inserimento dei BCD_Binary_Switch

contraves dip

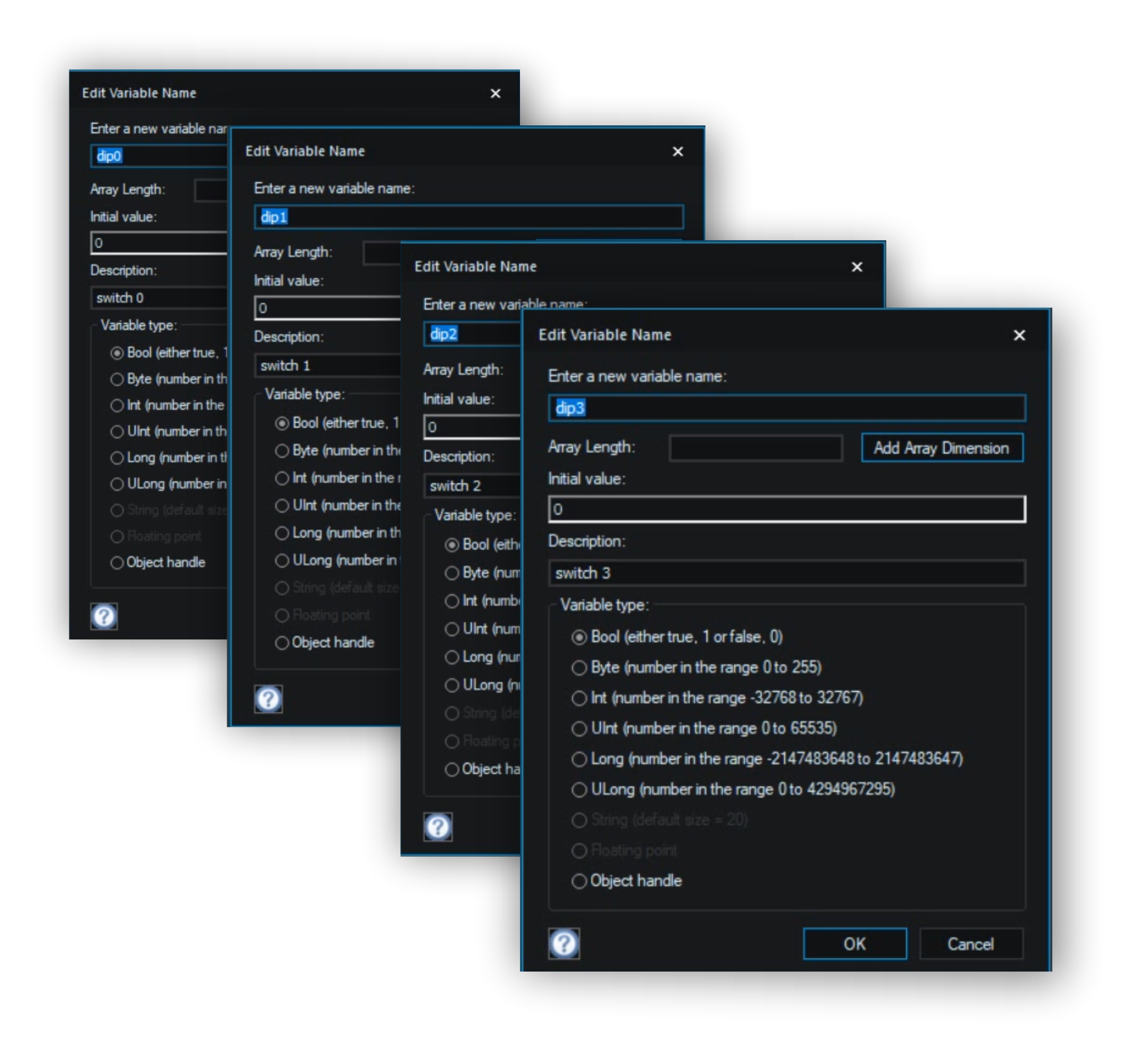

per gestire i 4 BCD_Binari_Switch, utilizzero 4 variabili di tipo Bool: dip0,dip1,dip2 e dip3

contraves array

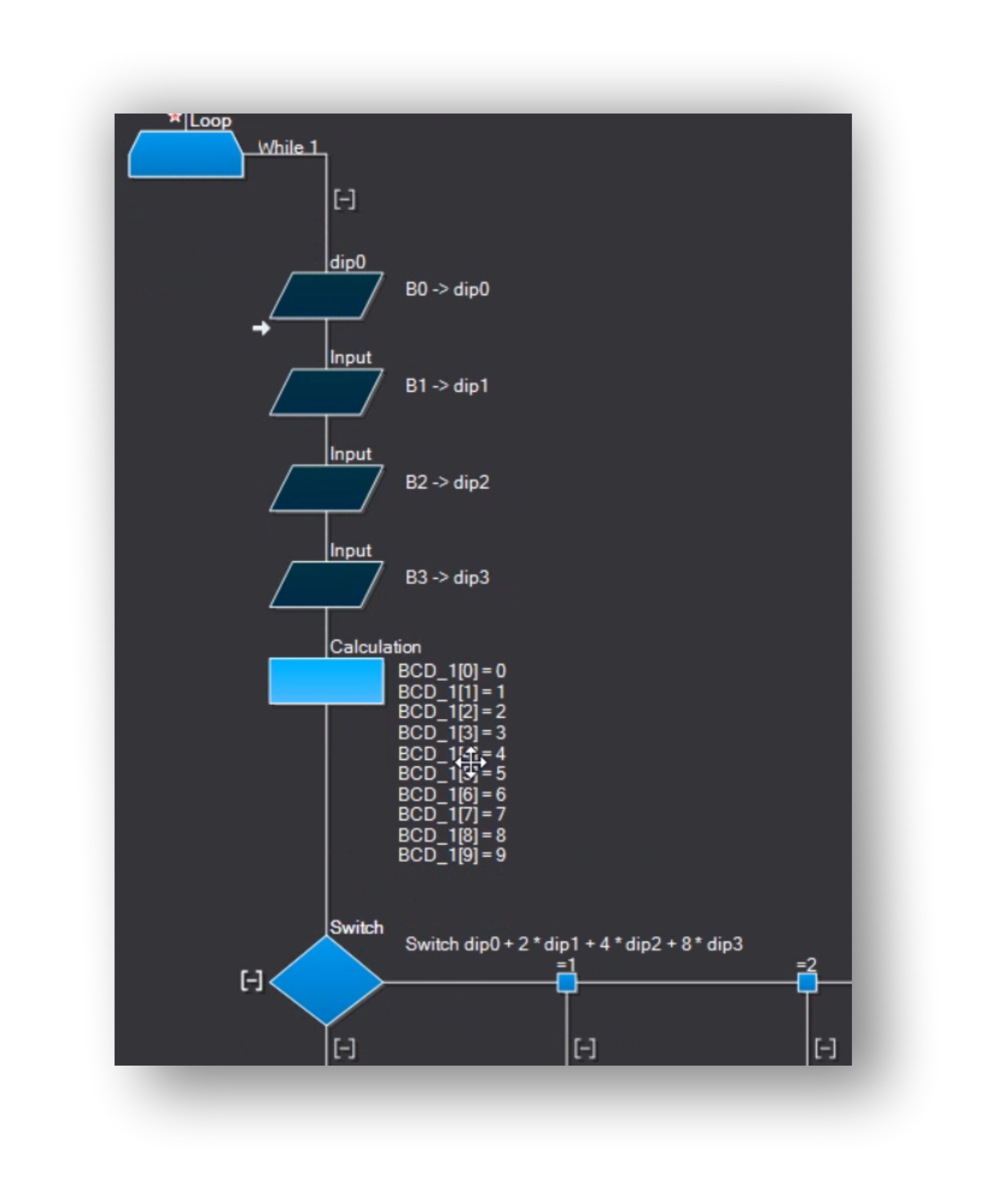

gestione del BCD_Binary_Switch con un array

contraves variabile set

per gestire i 4 BCD_Binary_Switch, utilizzerò un solo “array” gestito con un il medesimo Switch case”, utilizzato nell’esempio BCD Binary

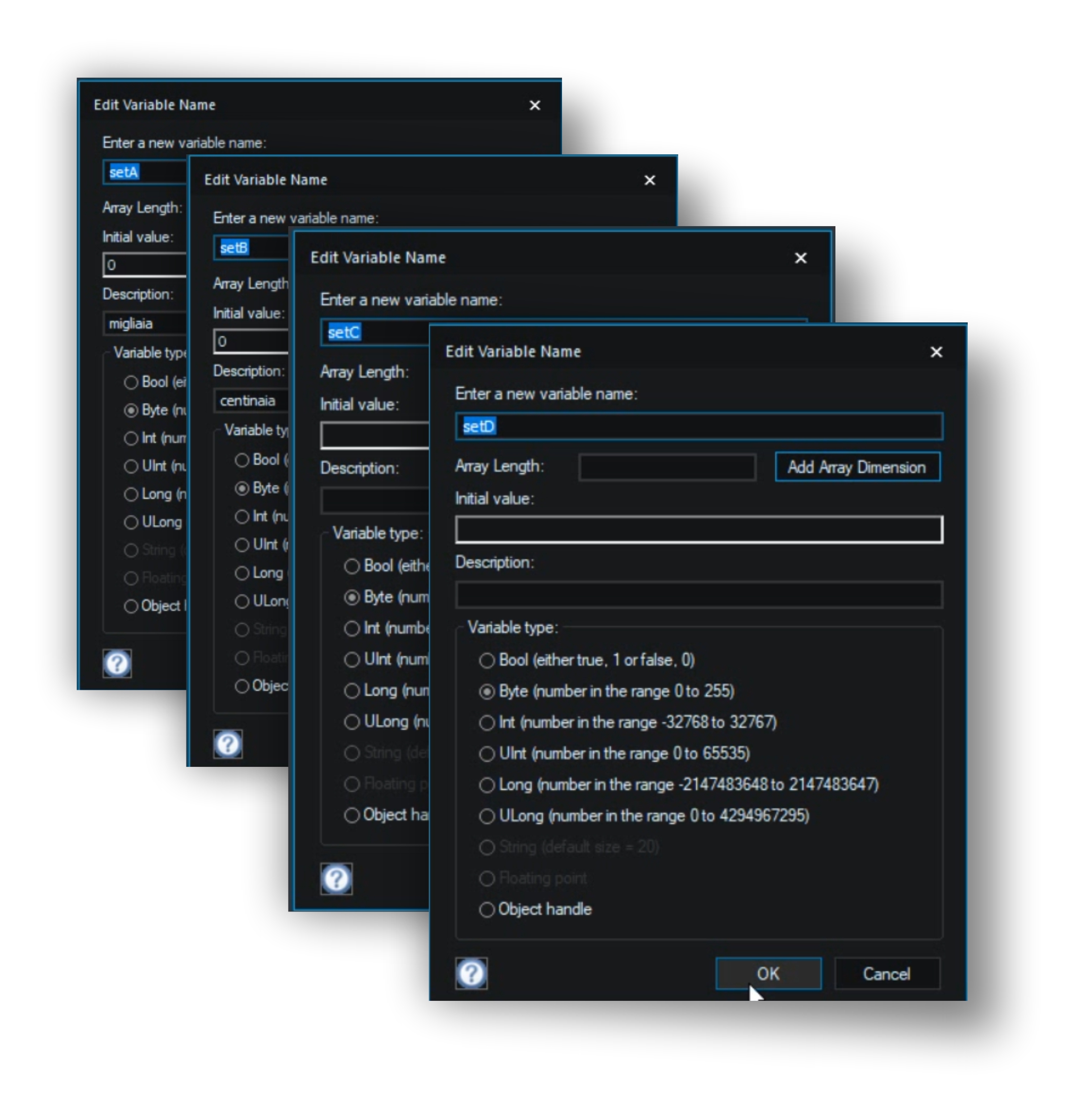

per ogni BCD_Binary_switch , assegnerò una variabile differente che darà il valore da utilizzare per visualizzare sul display le migliaia, le centinaia ,le decine e le unità, rispettivamente: setA, setB, setC e setD

contraves uscita LCD

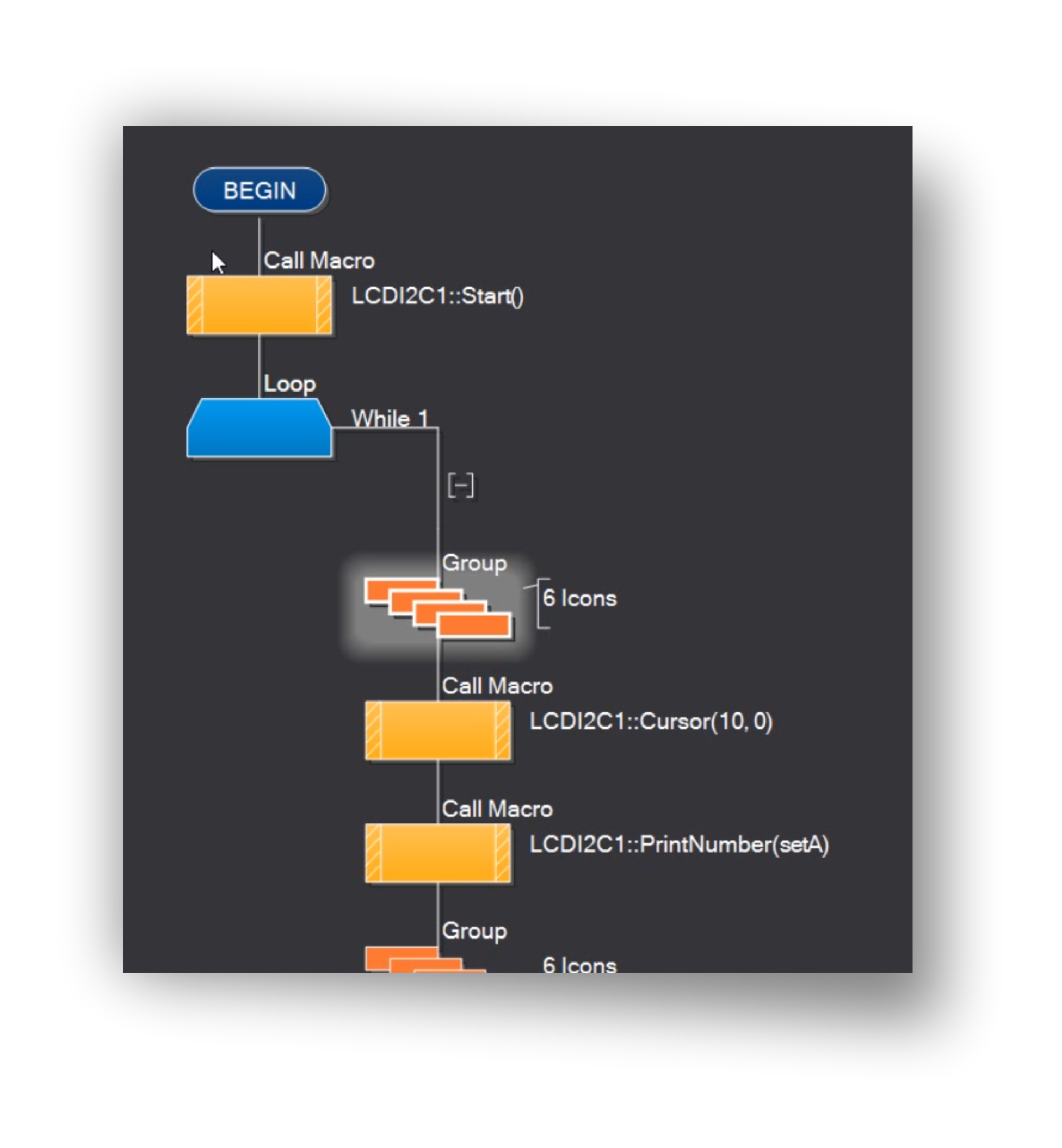

uscita del valore preimpostato con i BCD_Binary_Switch al Display I2C

contraves cursor

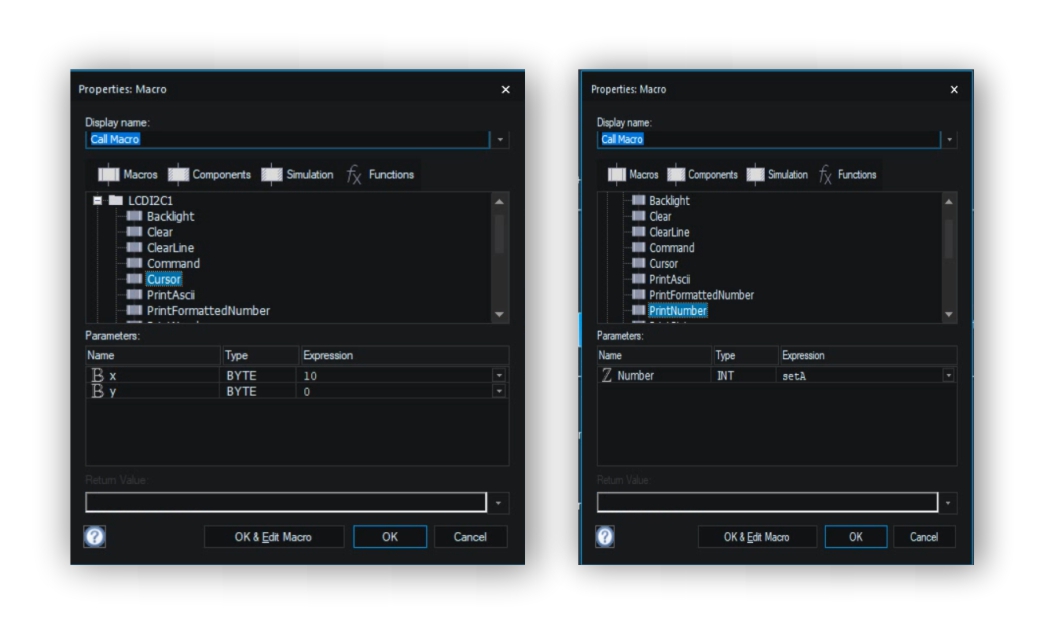

per visualizzare sul display il valore “setA, setB, setC e setD, affinchè appaiano in sequenza in modo da rappresentare migliaia, centinaia, decine e unità, si utilizza il comando “Cursor” seguido dal comando “PrintNumber”.

contraves set B C D

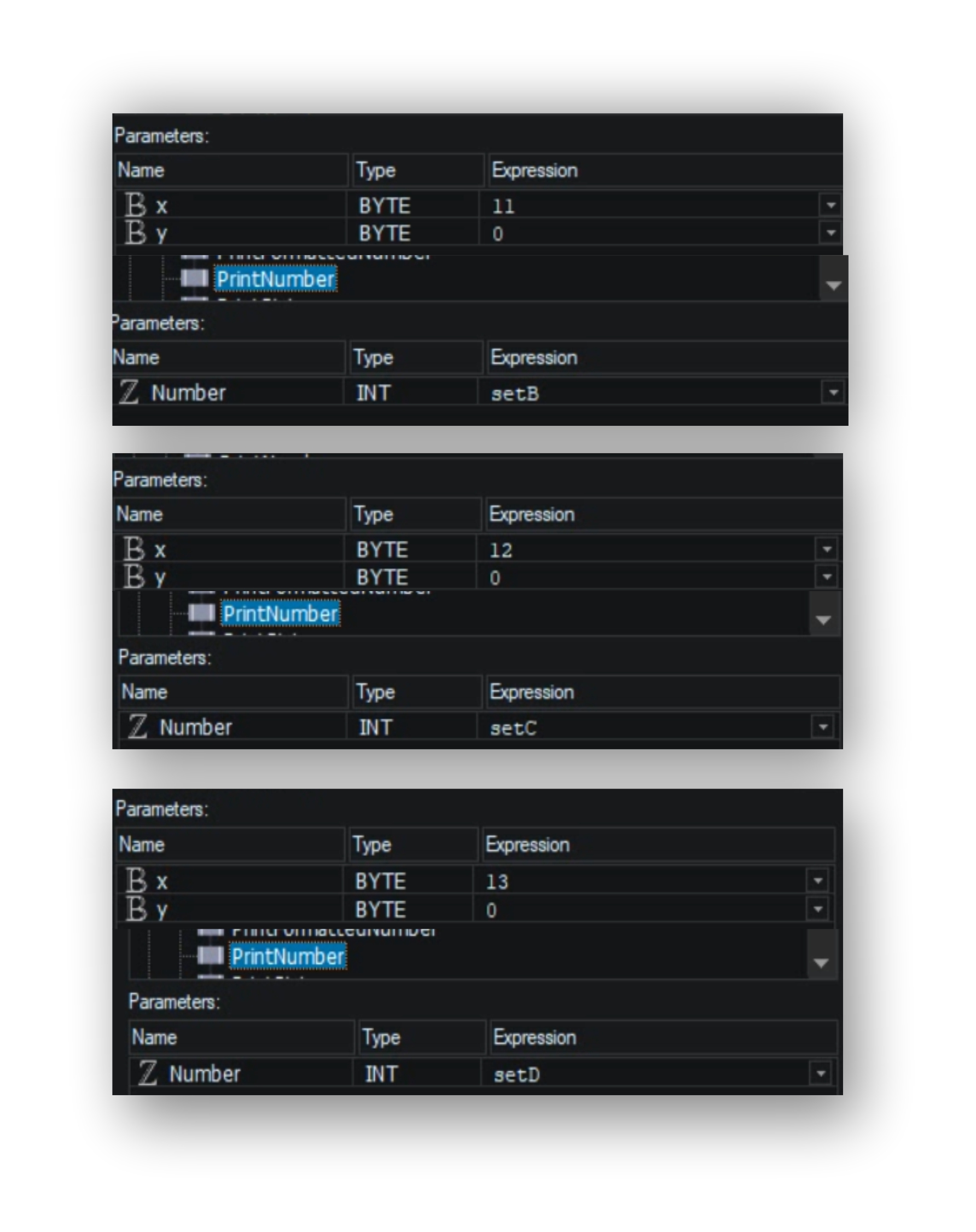

posizione X=10   setA : migliaia

posizione x=11      setB : centinaia

posizione x=12          setC : decine

posizione x=13           setD : unità

contraves totale

trasformazione di 4 numeri separati in un numero di 4 cifre da 0 a 9999

contraves somma totale

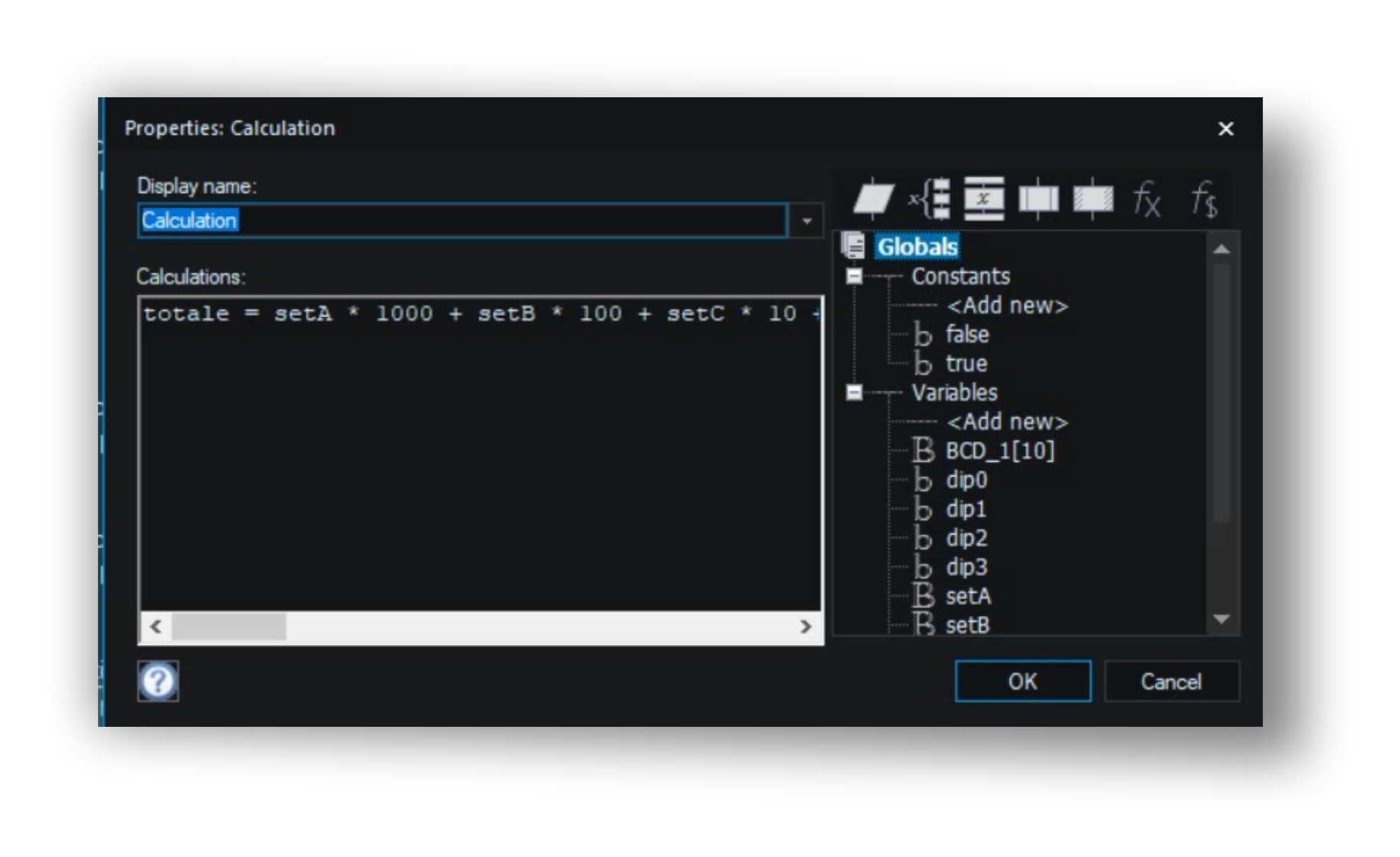

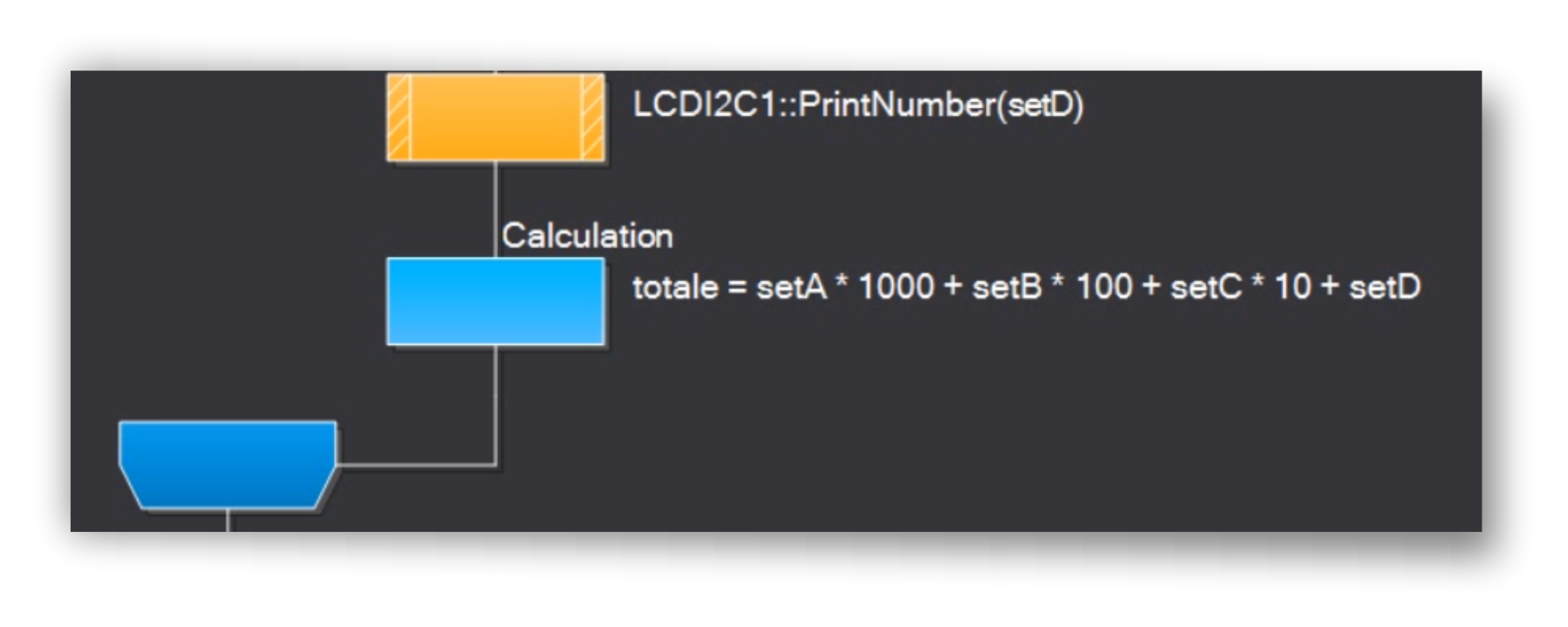

la funzione “Calcolo”, totale = setA * 1000 + setB * 100 +setC * 10 + setC, trasforma i 4 numeri separati in un numero intero di 4 cifre.

contraves calcolo totale

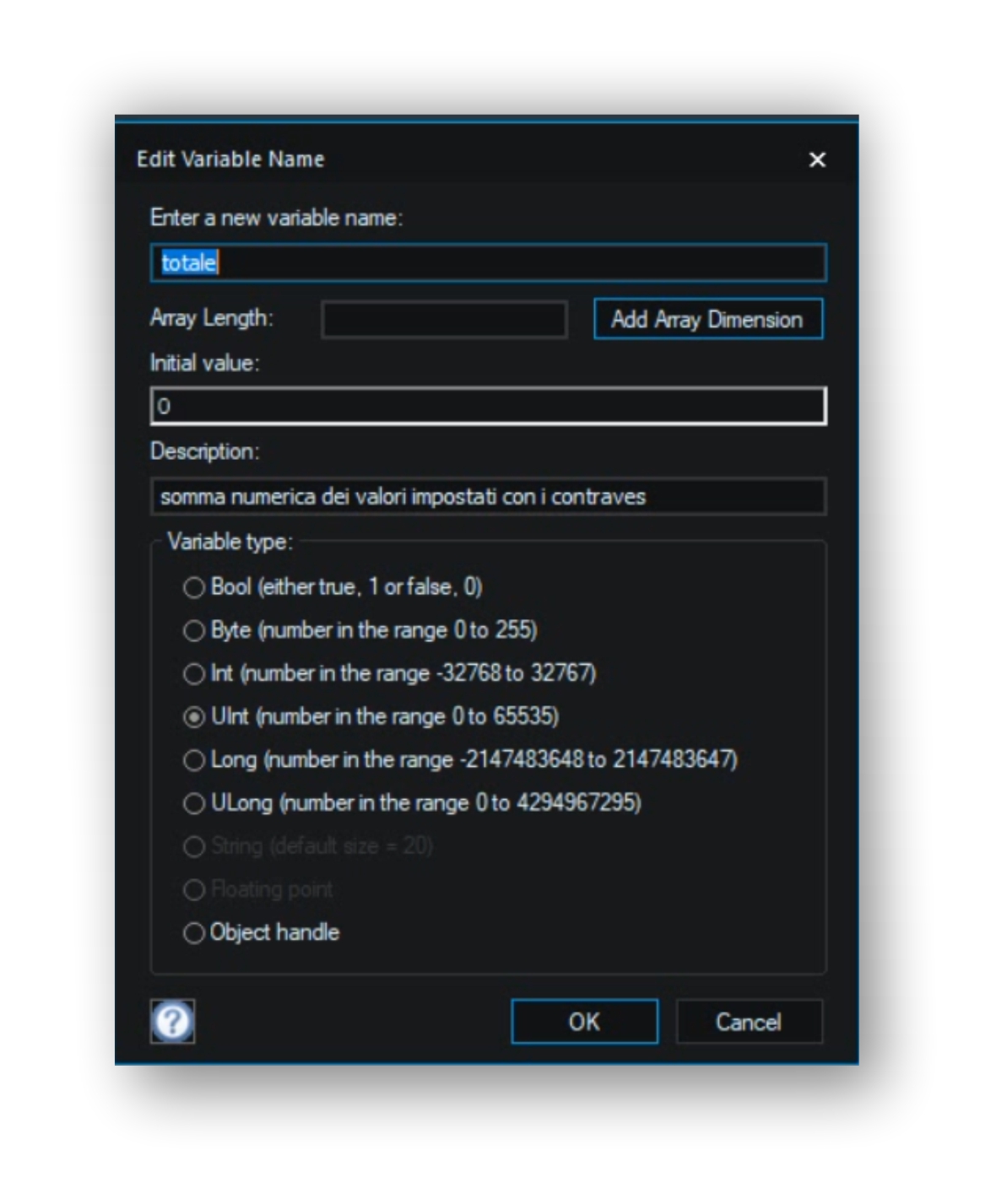

variabile “totale”

la variabile “totale”, sarà utilizata per il conteggio, nella seconda parte del programma.

C Code

contraves loop principale

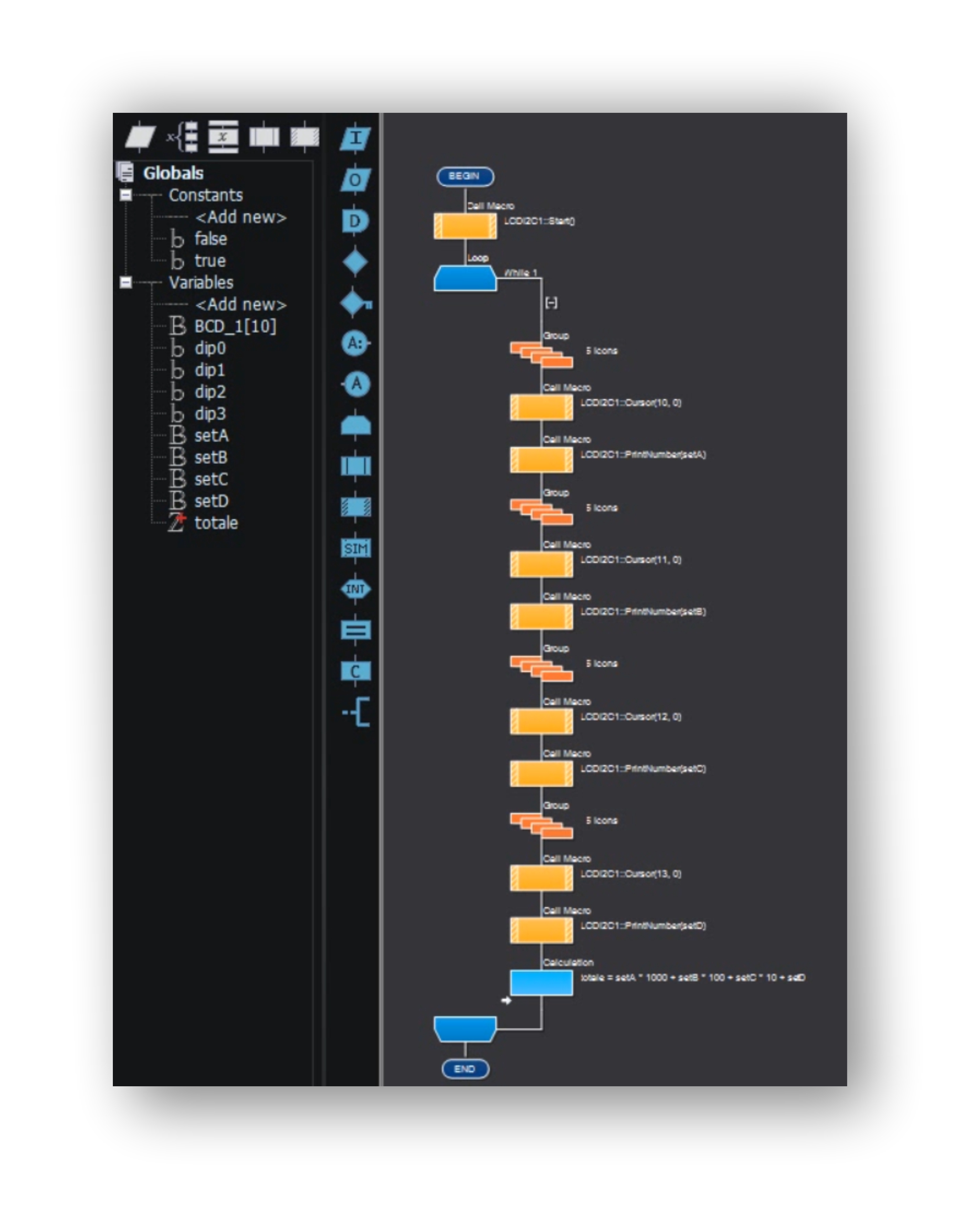

diaframma di flusso “lettura BCD_Binary_Switch”

le quattro variabili “dip”, serviranno per tutti i BCD_Binary_Switch.
