Aprire una serratura protetta da un sistema di allarme che protegge l’accesso ai locali mediante un codice segreto, è una più che lecita preoccupazione.
L’utilizzo del codice segreto tramite un tastierino numerico è il metodo più diffuso.
Digitando il codice corretto, si disattiva l’allarme permettendoci di aprire la porta senza attivare la sirena; lo stesso codice può sbloccare un eventuale chiavistello servo assistito.

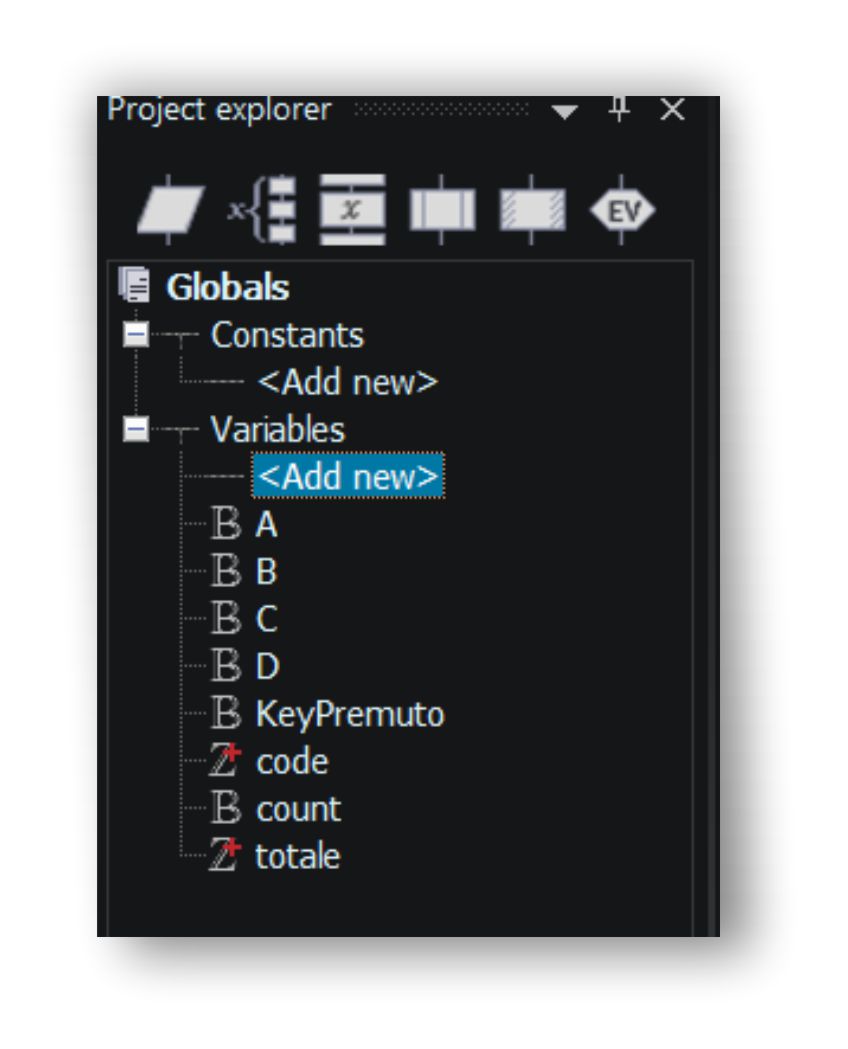

Definisco le variabili e gli oggetti da inserire nel 3D System Panel.
- Variabili A, B, C, D di tipo Byte, contengono il valore della variabile keypremuto di tipo Byte, che contiene il valore del tasto premuto sul tastierino.
- Variabile count di tipo byte: conta i numeri da inserire in sequenza per digitare il codice segreto di apertura.
- Variabile totale di tipo UINT, somma i quattro numeri inseriti con il proprio peso (migliaia, centinaia, decine e unità.)
- Variabile "code" di tipo UINT.
La variabile di tipo UINT, permette di attribuire alla variabile “code”, un numero compreso tra 0 e 65535.
Volendo utilizzare un codice composto di più numeri, posso utilizzare la variabile di tipo ULONG (numero compreso tra 0 e 4294967295); con la funzione Switch Case stabilisco il numero di elementi da controllare.
- Dal menu Inputs inserisco il Keypad_3x4.
- Dal menu Outputs inserisco il solenoid_dc1 che collego al pin zero della porta D.
- Dal menu Display inserisco il display LCDI2C1.
Diagramma di flusso

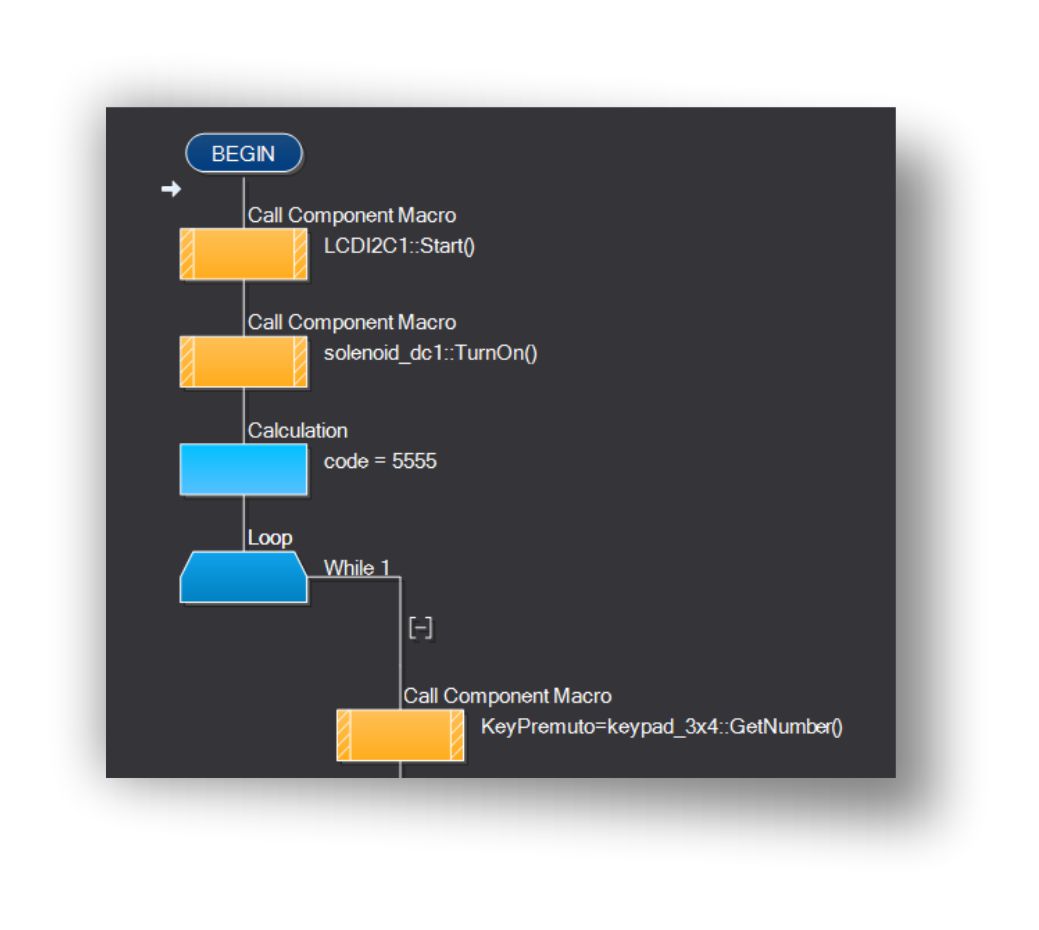

- Inserisco i Component Macro per inizializzare il display LCDI2C1 con Start.
- Inserisco il Component Macro per impostare il solenoid_dc1 con TurnOn().
- Inserisco la funzione Calcolo, assegnando un numero, a piacere, alla variabile "code".
code = 5555

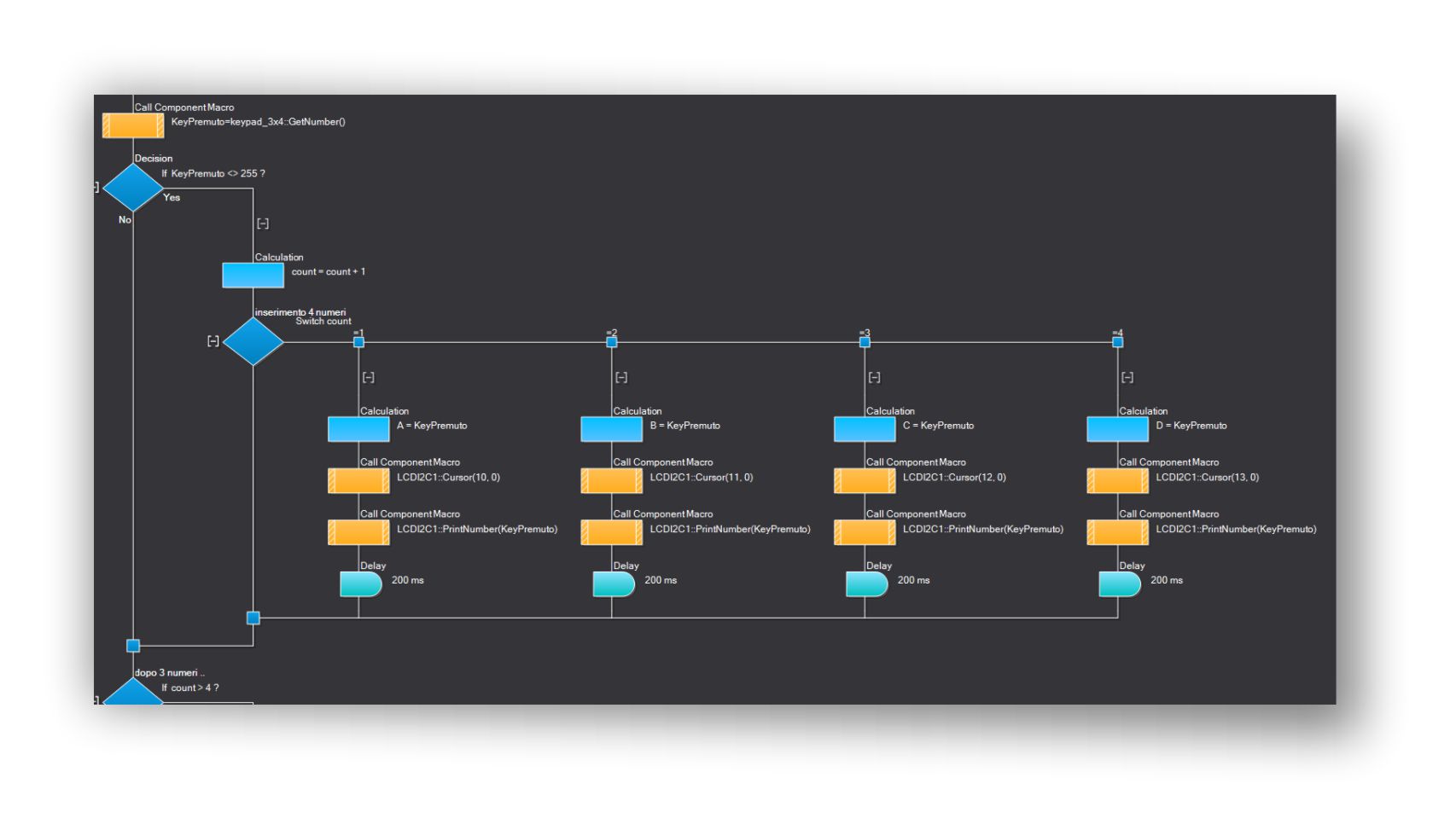

Il Component Macro:
Keypremuto=keypad_3x4::GetNumber(),
Acquisisce il valore numerico del tasto premuto e lo inserisce nella variabile keypremuto.
La funzione Decisione:
if keypremuto <>255
Controlla se il tasto è premuto.
La funzione calcolo:
count = count +1,
Congiuntamente alla funzione Switch Case incrementa la variabile count ogni volta che il tasto è premuto, in modo da acquisire il numero successivo da attribuire, in successione, alle variabili A, B, C e D.

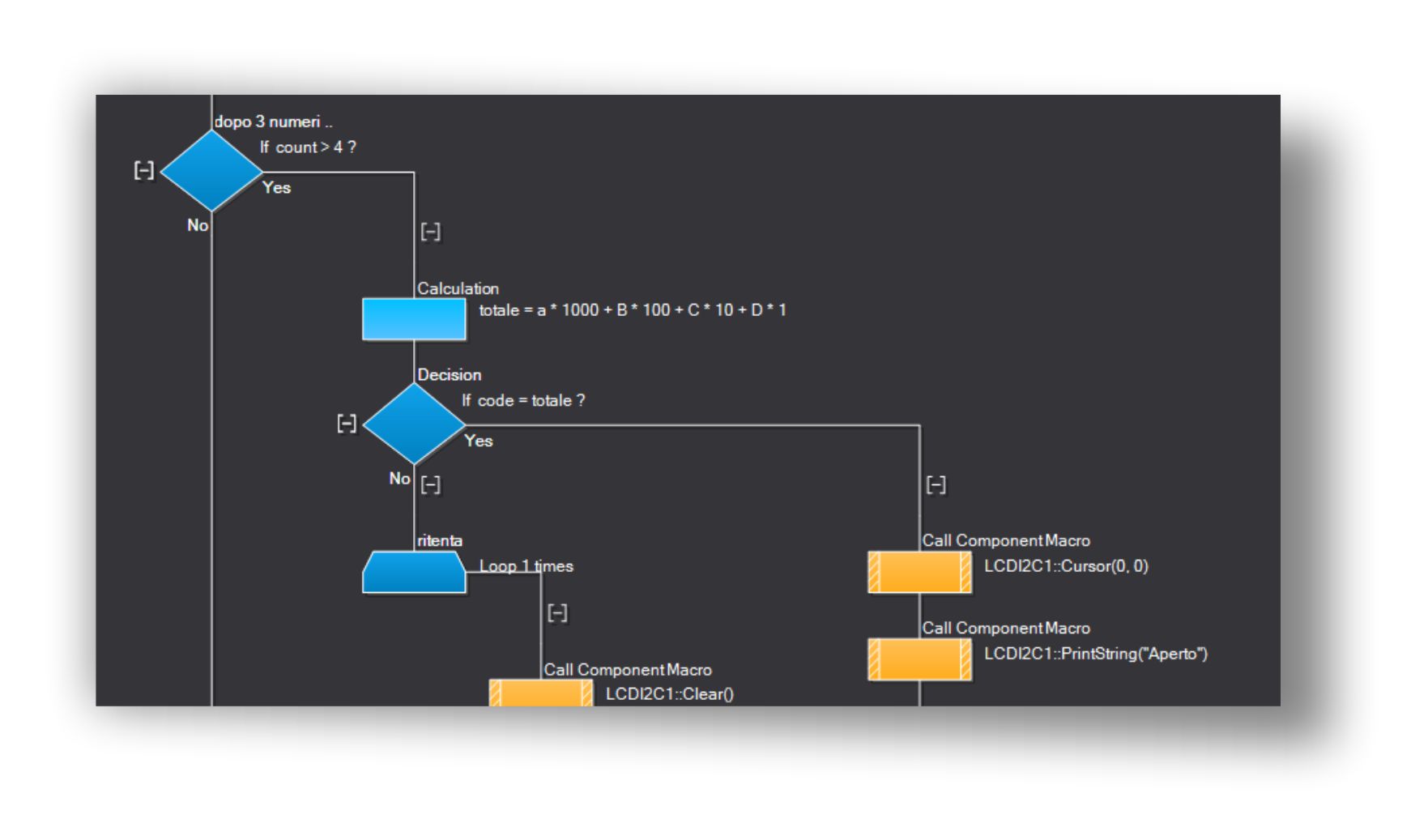

La funzione calcolo:
totale = A*1000 + B*100 + C*10 + D*1,
Trasforma i singoli numeri in un intero e lo attribuisce alla variabile totale.

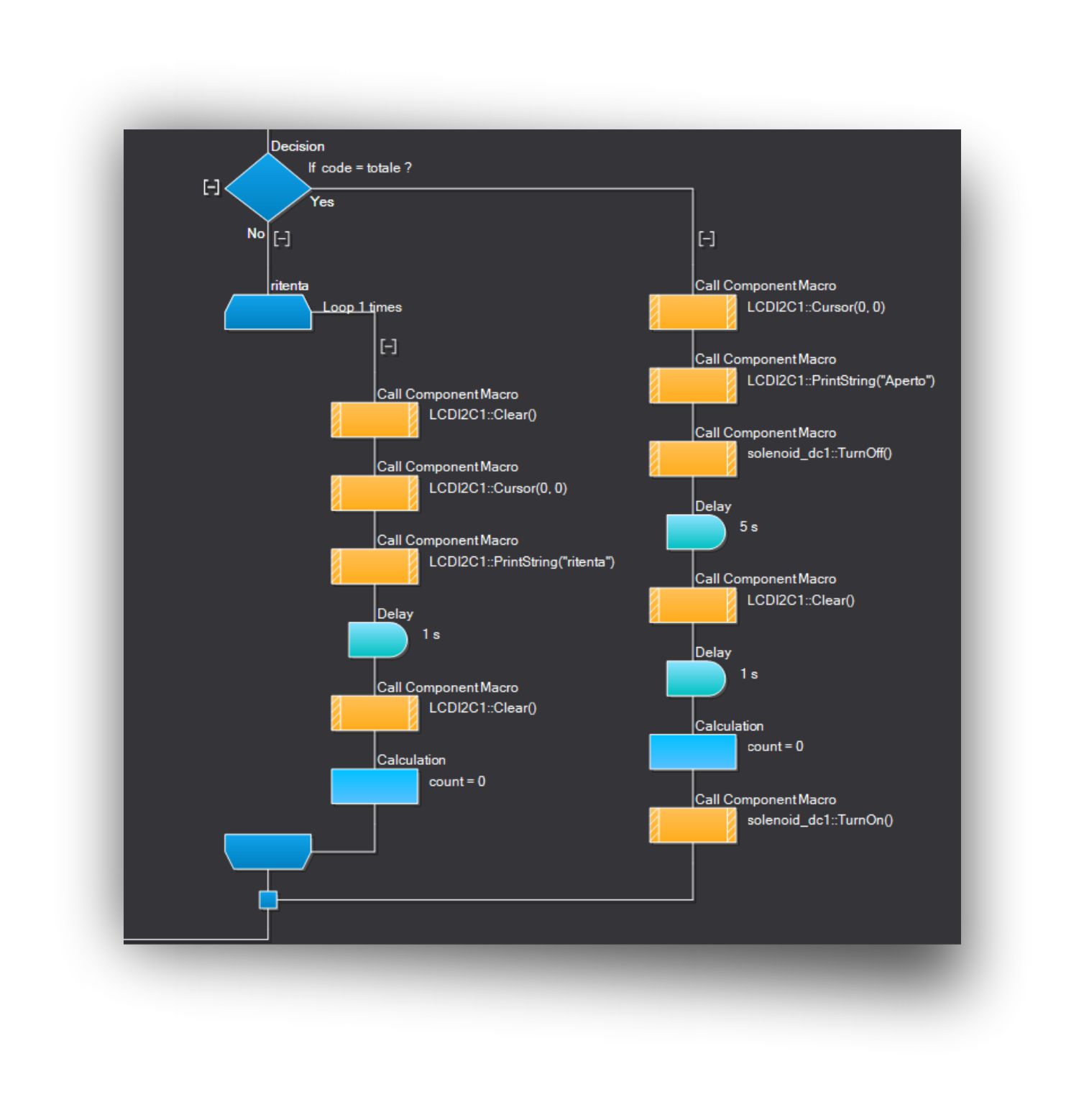

La funzione decisione:
if code = totale,
Verifica se il numero inserito corrisponde al codice segreto.
Se il numero non corrisponde, esegue il ciclo che visualizza, “ritenta”, quindi azzera count e invia il programma al punto d’inserimento iniziale.
C Code
Come limitare i tentativi per induviduare il codice segreto
E’ facile decifrare un codice composto di quattro cifre, pertanto è opportuno limitare i tentativi d’inserimento bloccando il tastierino dopo il terzo e attivando un allarme.
Riccardo Monti
