PWM GetByte

questo esempio mostra l’utilizzo della funzione getbyte che controlla l’ingresso analogico A0, pilotato dallo slider, che a sua volta controlla il segnale PWM; questo sistema รจ   utilizzato per convertire un segnale digitale in analogico, integrando gli impulsi del Duty Cycle trasformando il segnale digitale in segnale analogico.

l’istruzione PWM1::Enable, abilita l’utilizzo del segnale PWM

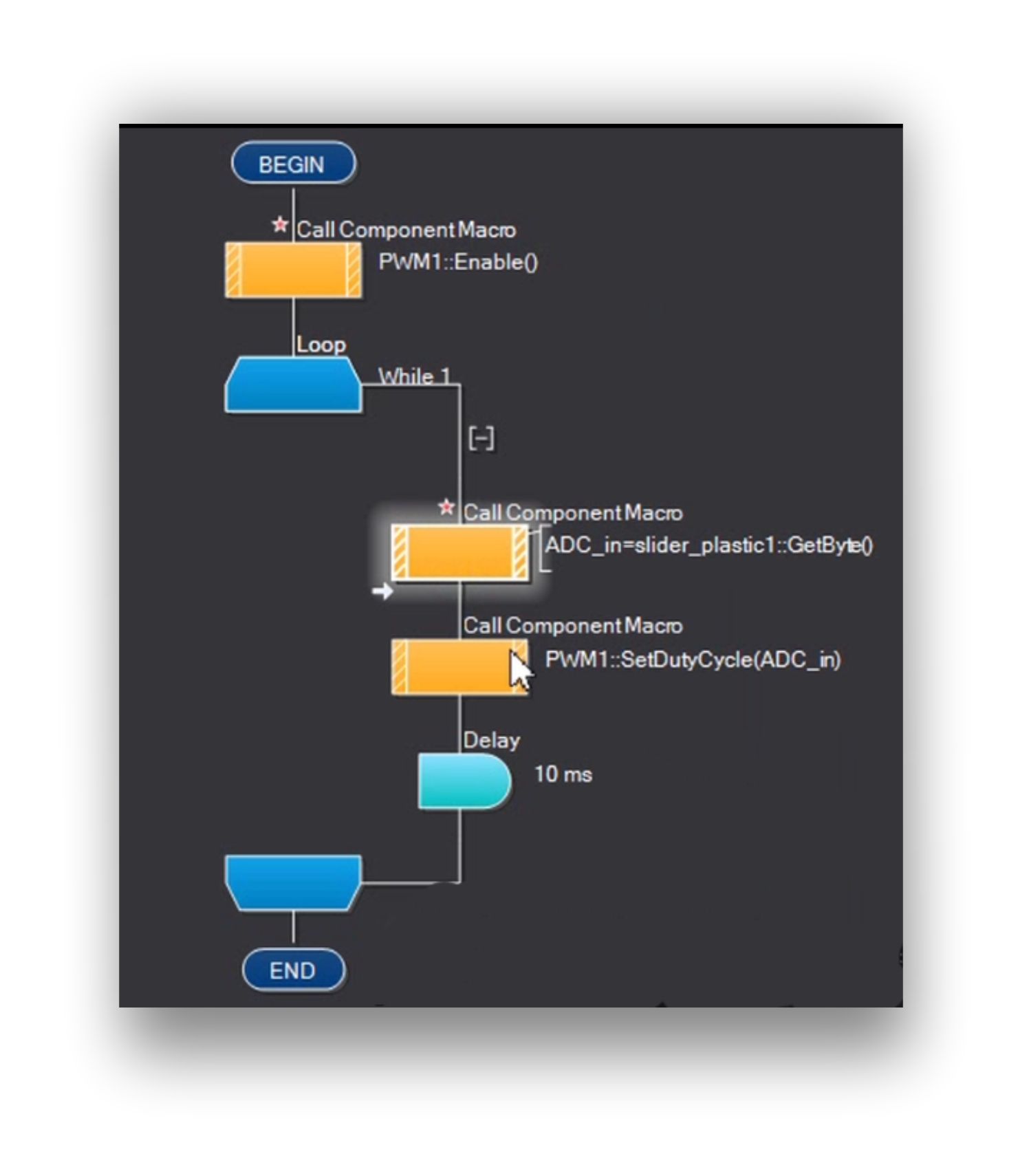

PWM getbyte flusso

L’istruzione ADC_in=slider_plastic1::GetByte, utilizzata nel esercizio GetByte, gestisce l’ingresso analogico A0 collegato allo slider.

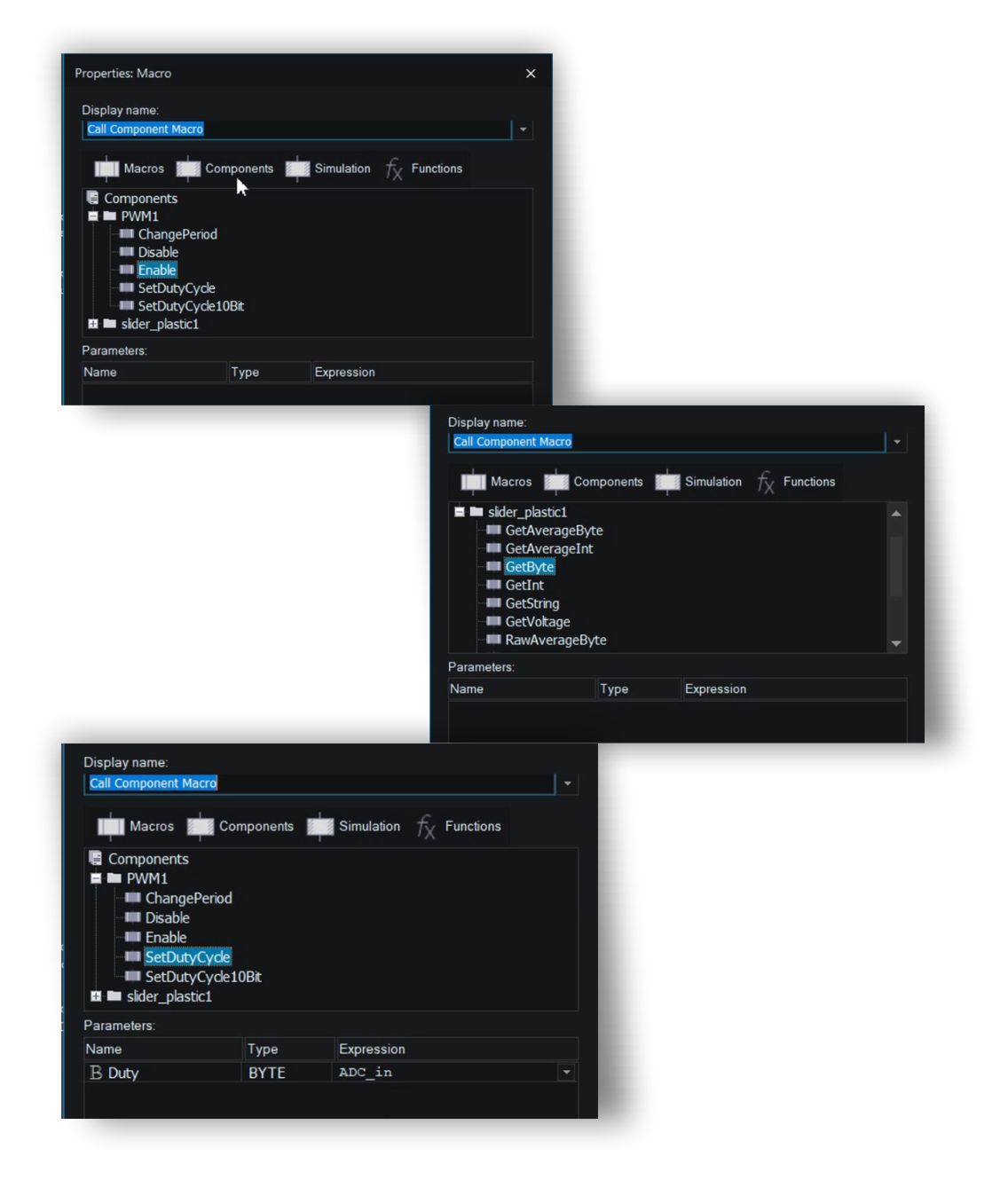

PWM getbyte 1

Enable: abilita l’utilizzo del PWM

GetByte: gestisce lo slider

SetDutyCycle: controlla il segnale PWM

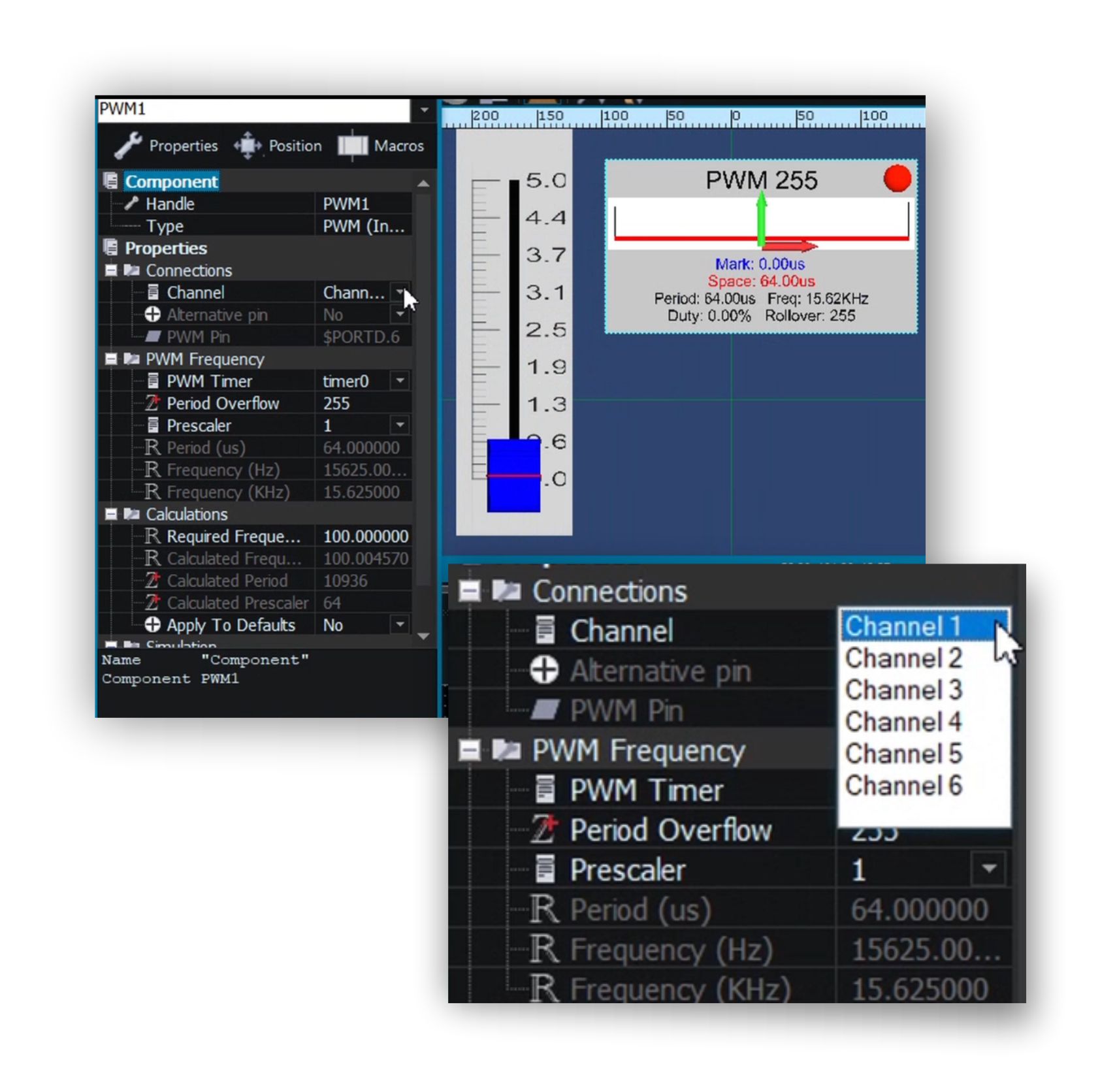

PWM getbyte component

con doppio click su  PWM255, si apre la finestra”Properties”.

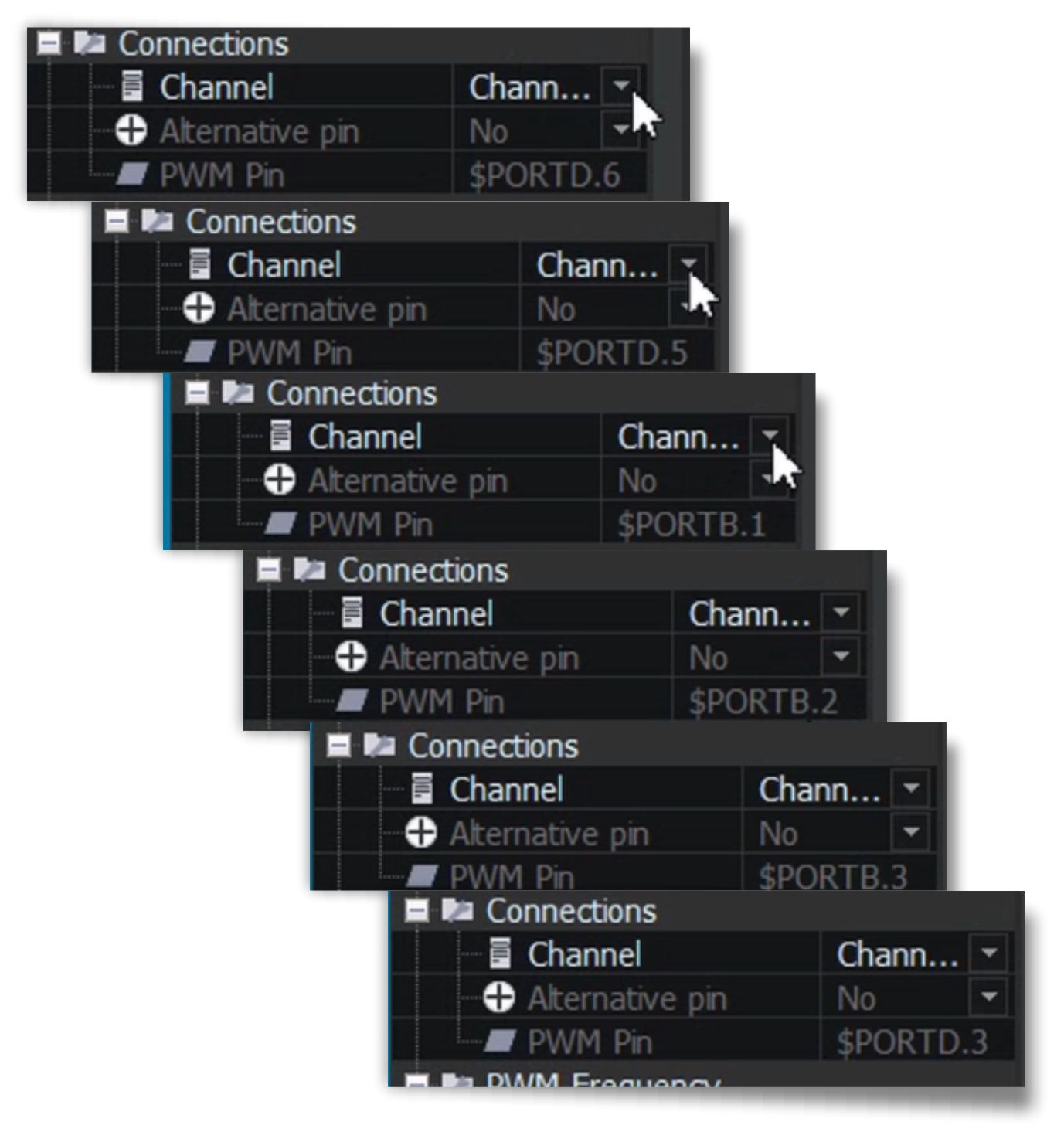

PWM getbyte channel

PWM pin: seleziona il pin e la porta cui inviare il segnale proveniente da PWM1

  • Channel 1  = PD6
  • Channel 2 = PD5
  • Channel 3 = PB1
  • Channel 4 = PB2
  • Channel 5 = PB3
  • Channel 6 = PD3

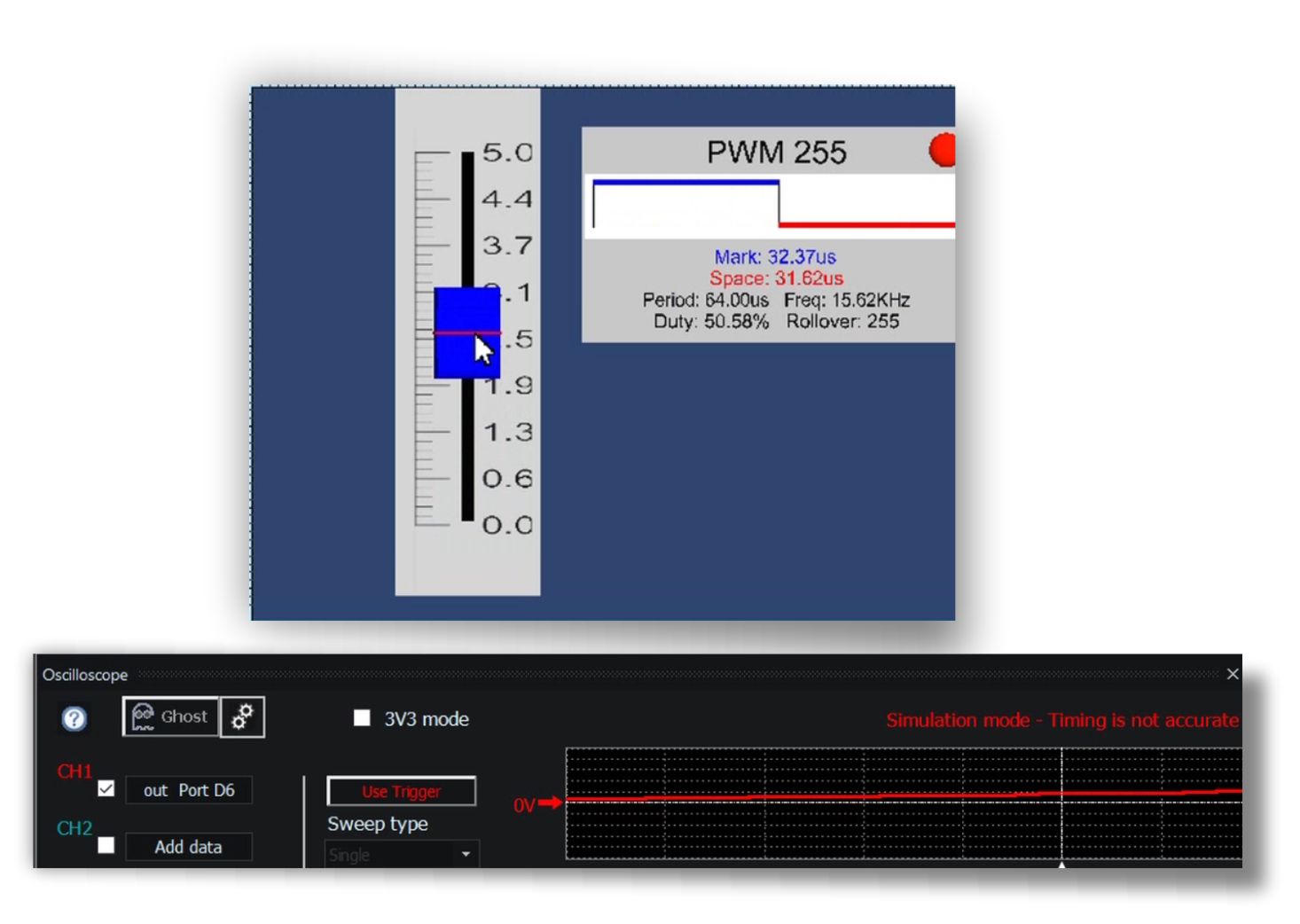

PWM getbyte oscilloscopio

Spostando il potenziometr slider, cambia il DutyCycle del segnale PWM.

C Code
