OUTPUT

  • Display name: nome della icona che appare sul diagramma di flusso
  • Variable o Valore: nome della variabile che si vuole rappresentare sulla porta di uscita
  • Port: seleziona la porta a cui collegare la uscita.
  • Single bit: scrive un solo valore: TRUE (non zero)acceso, FALSE (zero), spento
  • Entire port: scrive il valore su  tutta la porta di uscita
  • Masking: serve per selezionare le uscite su cui scrivere il dato, serve quando parte della porta è utilizzato come ingresso.

Il Valore, può essere rappresentato da numeri in formato: link rappresentazione

  • Decimale ( numero da 0 a 255)
  • Esadecimale ( numero preceduto da 0x)
  • Binario ( b11111111)

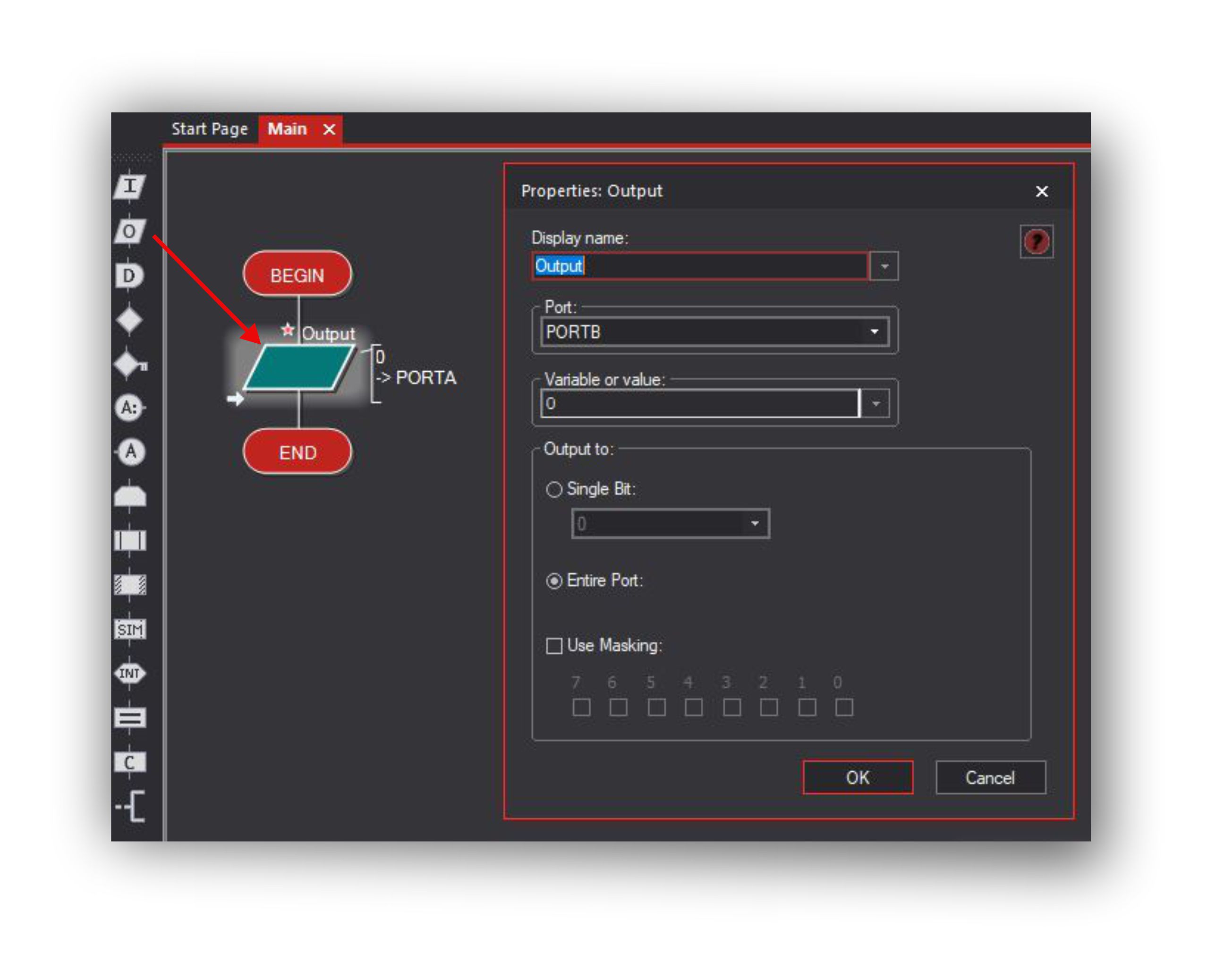

trascinare l’icona, sulla linea verticale compresa tra INIZIO e FINE

funOut

USCITA
