Per i miei progetti utilizzo Rhino3D per disegnare, Artcam Express per impostare il percorso fresa e Mach3 per gestire il CNC.

Procedura rapida per ottenere semplici pezzi tridimensionali senza utilizzare la procedura 3d che impiega molto tempo.

Preparazione pezzi

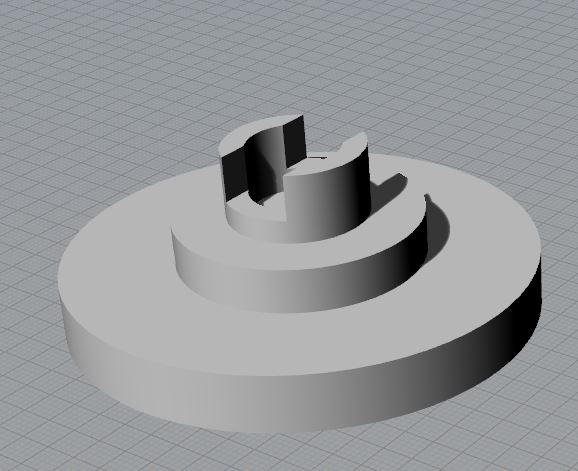

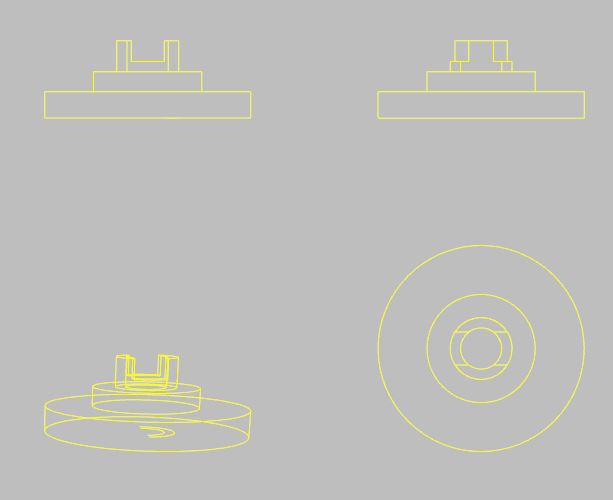

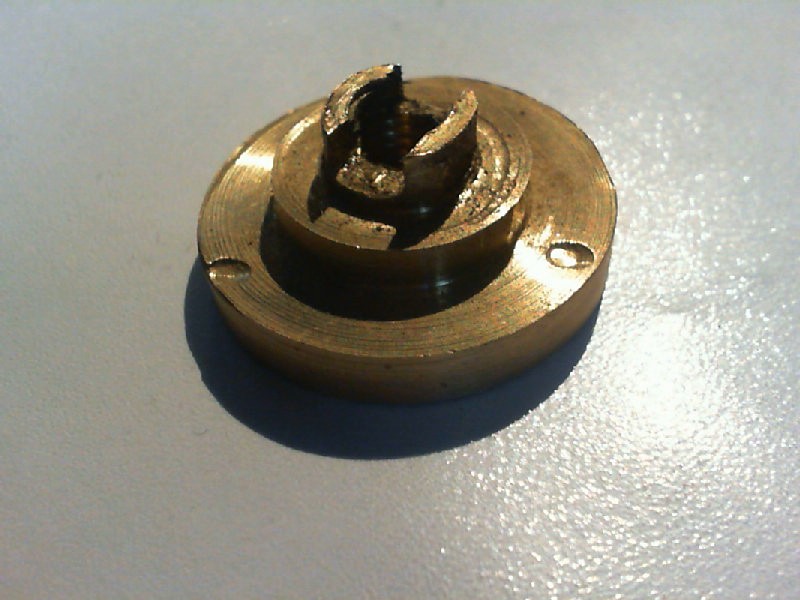

Disegnare il pezzo in 3D con Rhino3.

Selezionare il piano di lavoro X-Y , vista da sopra.

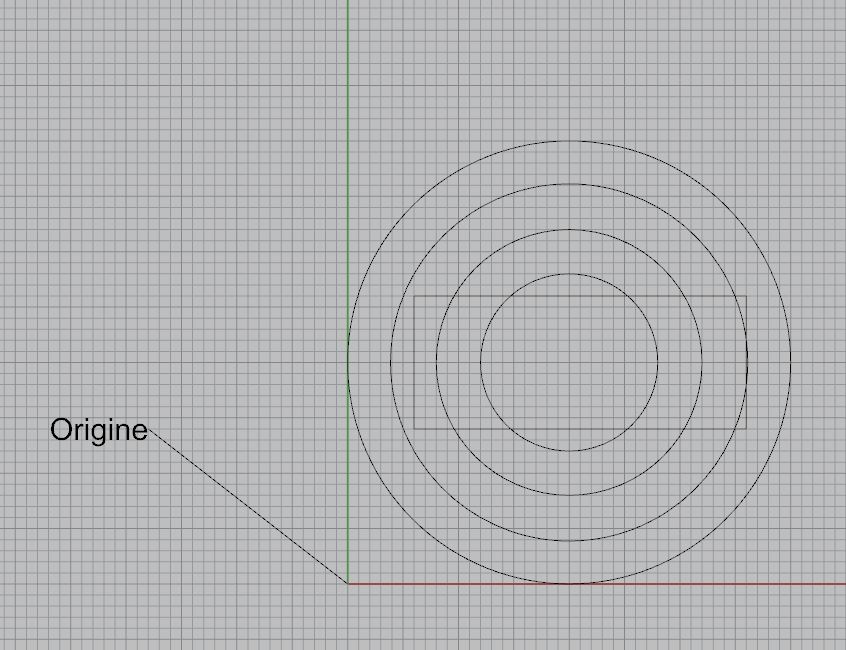

Impostare il piano di origine con quello che sarà il punto 0,0 del pezzo da sottoporre al CNC.

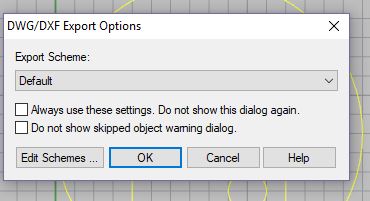

Esportare le linee di taglio in formato DXF con l’origine degli assi.

Procedura con Artcam Express

percorso utensile -- profilo

apro il fil dxf in Artcam.

controllare sempre che il percorso utensile sia quello previsto.

Scelgo il tipo di fresa da utilizzare per percorso fresa, in questo caso  3 mm a testa piatta.

Poiché ho esportato il disegno con l’origine, questo sarà allineato con il punto 0,0 del pezzo da sottoporre a lavorazione.

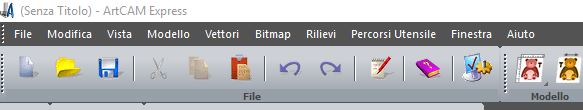

con il comando “profilo”, selezionato dal menù “percorso utensile”, seleziono le operazioni da eseguire con il CNC.

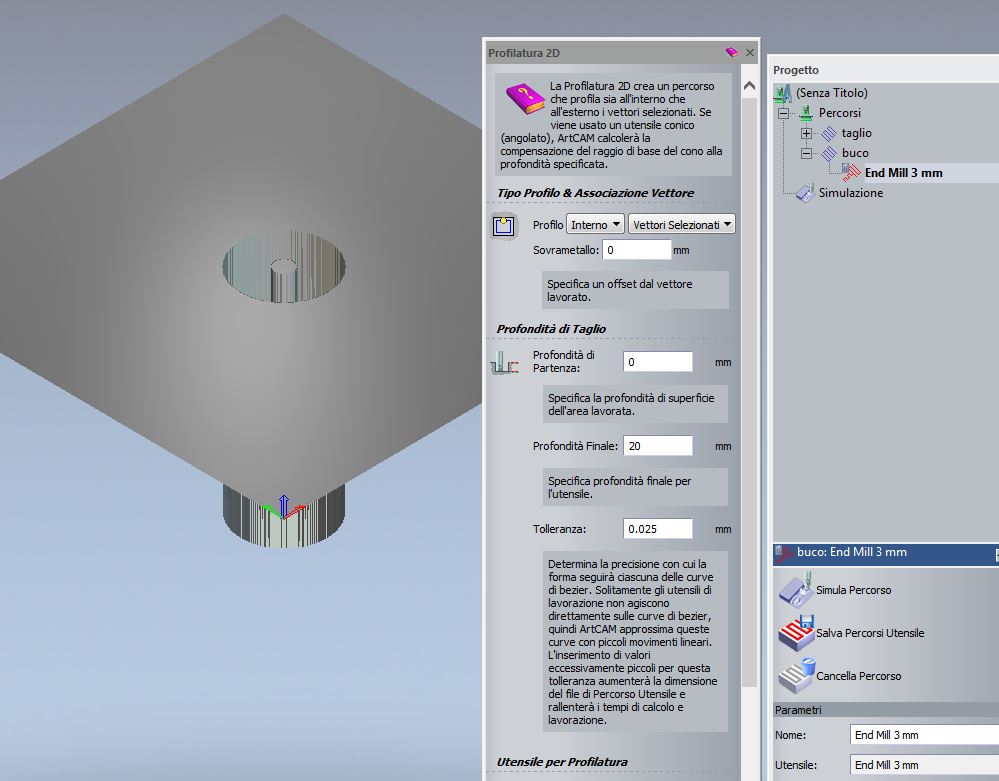

Buco: utilizzo il comando “profilo interno”, per asportare il materiale del buco centrale per tutta la profondità del pezzo.

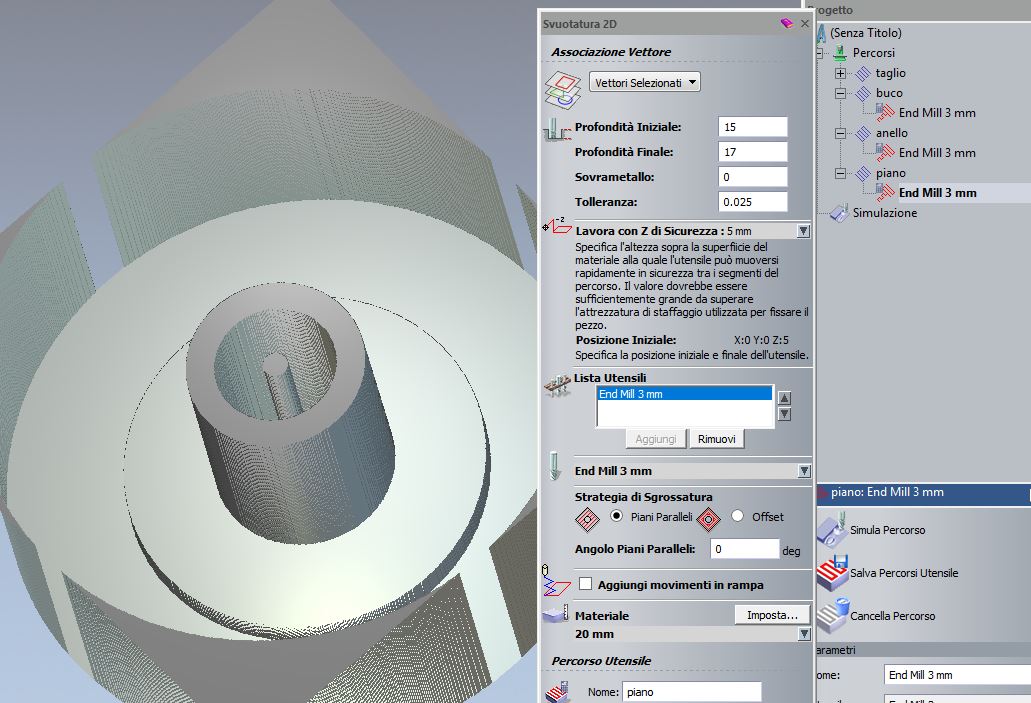

Anello: con il comando “svuota” asporto il materiale per la profondità di 15 mm, per ottenere il rialzo centrale.

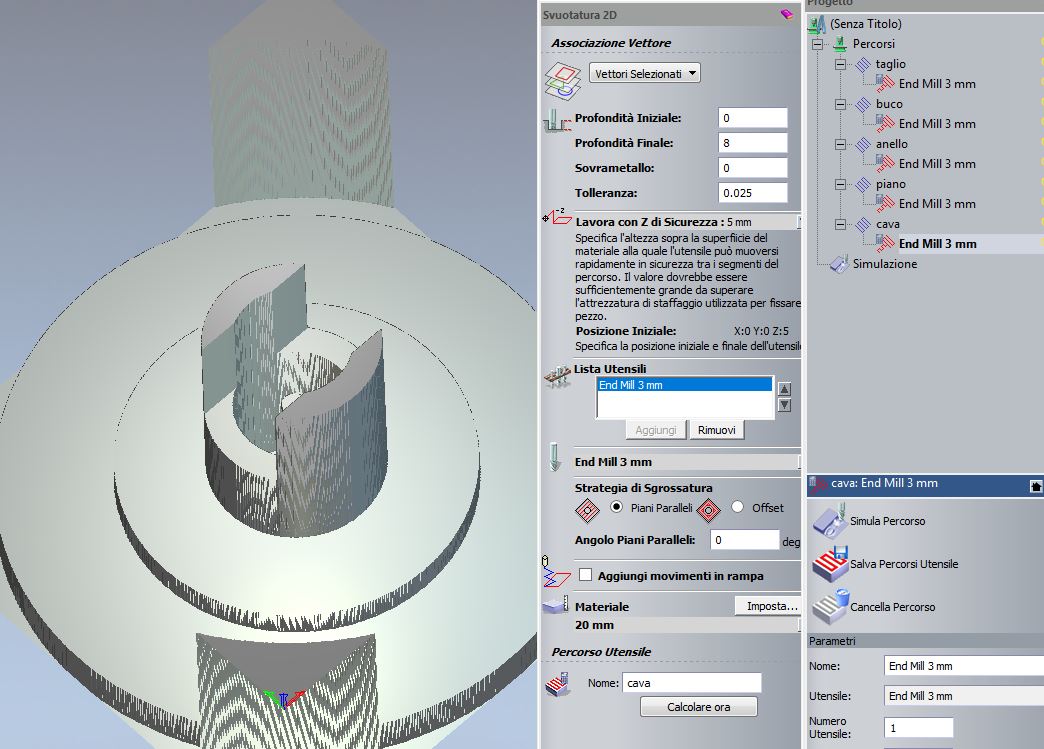

Cava: con il comando “Svuota” asporto il materiale interno al buco centrale, per 10 mm, formando le due alette laterali.

Piano: con il comando ” svuota”, ottengo il piano più basso del pezzo.

Taglio: con il comando “profilo esterno”, taglio il pezzo alla profondità di 20 mm, staccando il modello lavorato dal pezzo iniziale.

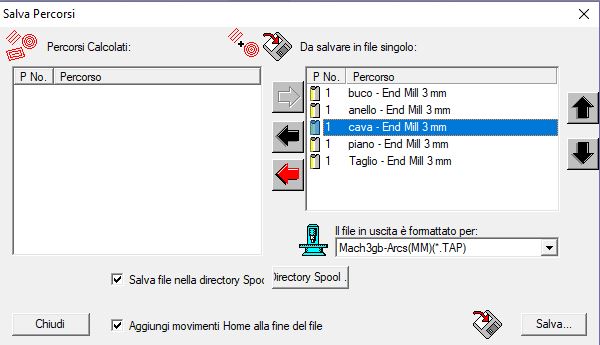

Esportazione del percorso fresa in Gcode compatibile con il controller CNC abbinato a Mach3.

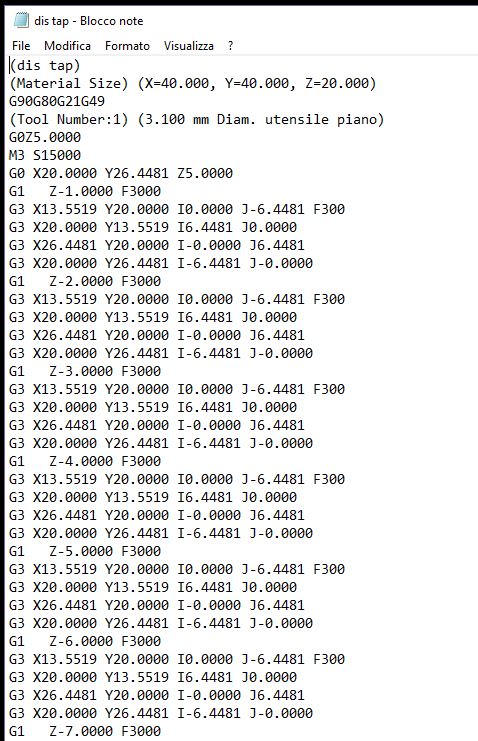

Gcode

F300 = velocità avanzamento fresa

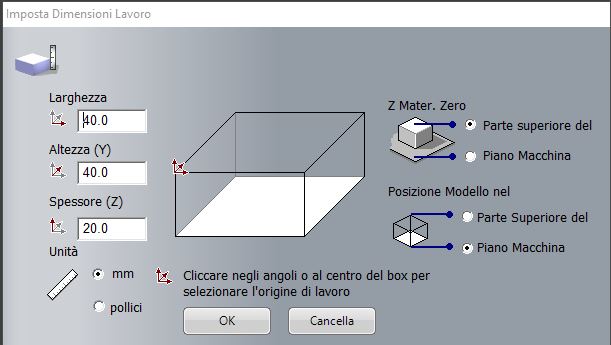

dimensione pezzo

utensile 3,1 mm testa piatta

Z = altezza fresa sul pezzo

Z = - 1 valore negativo : profondità lavorazioneo

Riccardo Monti
