Taratura e assemblaggio modulo   LFO + NOISE

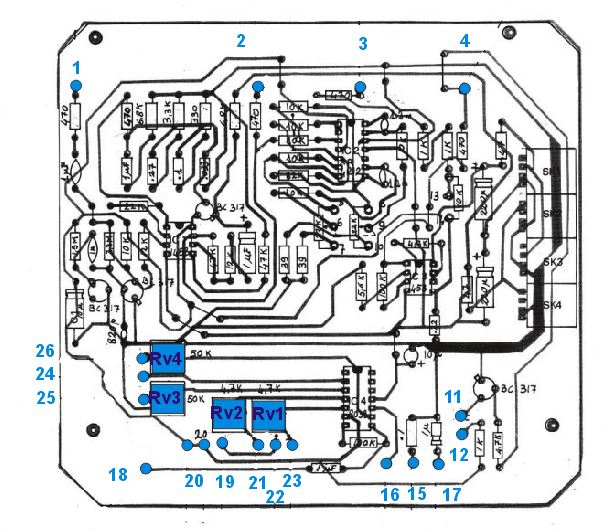

Taratura  L.F.O.

Collegare un oscilloscopio al piedino 9 del Circuito integrato 8038, in modo da visualizzare sullo schermo l'onda quadra prodotta dall'oscillatore.

• Con P11 in posizione centrale, l’onda in uscita deve essere quadra (simmetrica - duty cycle del 50%)
• Con P11 ruotato rispettivamente alla sua posizione massima e minima,  regolare l'onda rettangolare in uscita in modo da avere un duty-cycle massimo e minimo più piccolo possibile.
• Porre il controllo “FREQ” in posizione intermedia; la regolazione di P11 non influenza la frequenza.
• Regolare i trimmer RV3 e RV4, affinché le tre forme d’onda abbiano la medesima ampiezza ai capi dei rispettivi attenuatori P8, P9, P10.

• 1 volume rumore bianco
• 2 volume rumore rosa
• 3 volume rumore “colorato”
• 4 selezione colore del rumore
• 5 velocita rumore casuale
• 6 uscita rumore bianco
• 7 uscita rumore rosa
• 8 uscita rumore colorato
• 9 uscita rumore casuale

legenda controlli NOISE

legenda controlli LFO

• 11 frequenza LFO
• 12 simmetria onda LFO
• 13 volume onda sinusoidale
• 14 volume onda triangolare
• 15 volume onda quadra
• 16 selezione frequenza
• 17 ingresso modulazione
• 18 uscita onda sinusoidale
• 19 uscita onda triangolare
• 20 uscita onda quadra

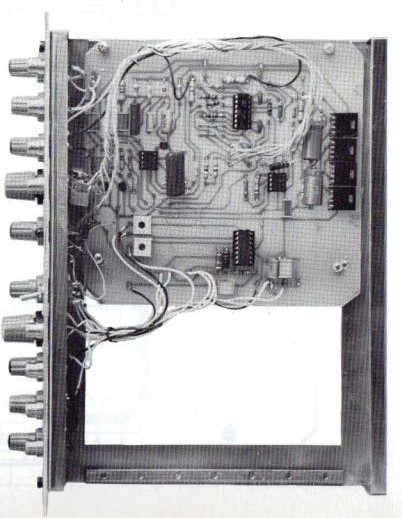

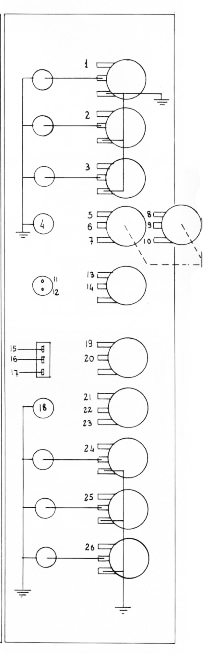

vista modulo LFO + NOISE

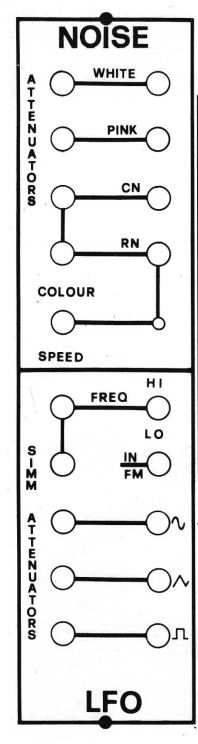

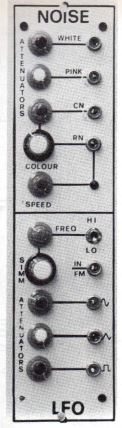

pannello LFO/NOISE

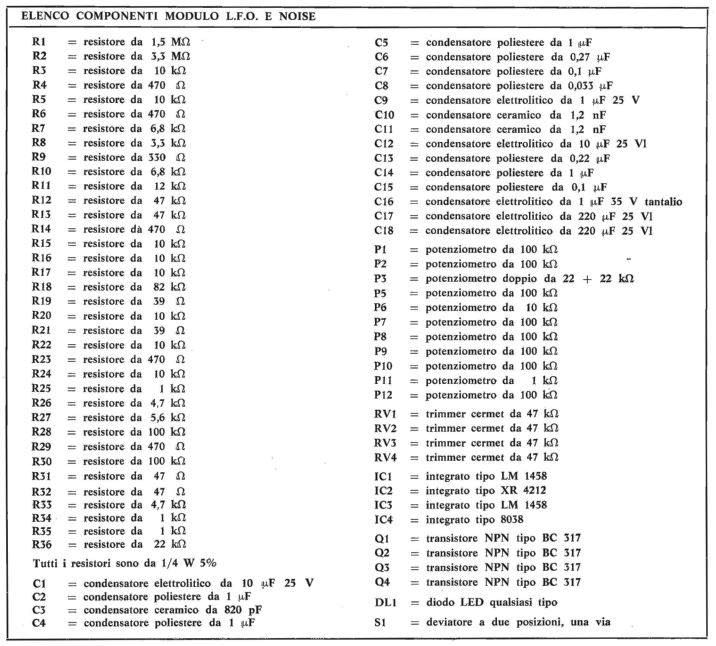

elenco componenti LFO + NOISE

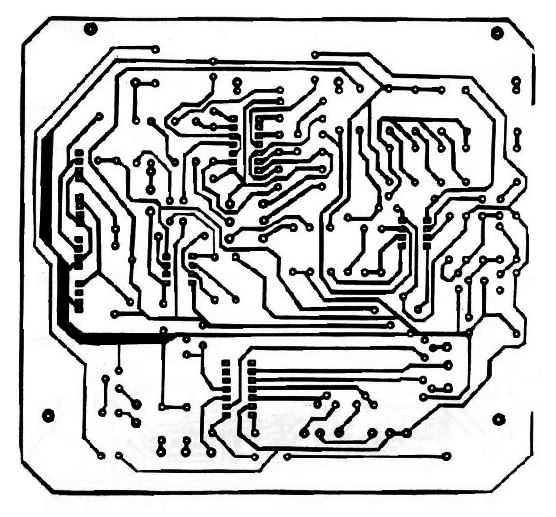

circuito stampato LFO + NOISE - lato rame
