Taratura e assemblaggio modulo V.C.F.

Montare i particolari nel solito ordine: ponticelli, resistenze, zoccoli, trimmer, condensatori (rispettando la polarità per gli elettrolitici) e transistori.

• Collegare l'uscita di un VCO (onda sinusoidale) ad un ingresso audio del VCF.
• Il commutatore KOV-OFF su KOV.
• Il potenziometro octave su 3.
• Il potenziometro Q su 5 .
• Il potenziometro out su 10.
• Il commutatore MODE su BP.
• Il potenziometro octave del VCO su 3 .
• Il potenziometro out su 5.

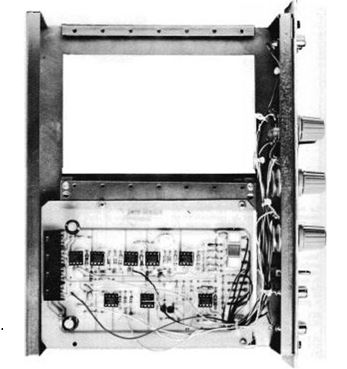

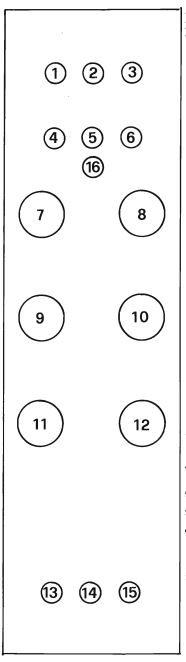

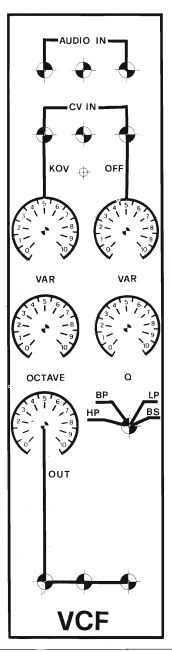

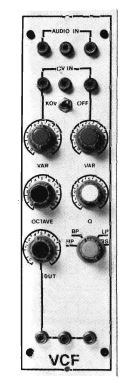

• 1 -2-3 Ingressi audio
• 4-6 ingressi tensioni a livello variabile
• 5 ingresso tensione a livello fisso
• 7-8 regolazione degli ingressi 4 e 6
• 9 controllo manuale della frequenza del filtro
• 10 controllo della larghezza di banda
• 11 attenuatore generale
• 12 selezione modo di funzionamento del filtro
• 13 -14 -15- uscite
• 16 inserimento tensione di controllo della tastiera

Collegare all'uscita del VCF un oscilloscopio, e premendo il 1° do della tastiera regolare RV1 fino ad ottenere un massimo nella tensione di uscita.

Premere il 2° do e regolare RV7 fino a ottenere nuovamente un massimo.

Queste due regolazioni sono dipendenti tra di loro, quindi sarà necessario ripeterle più volte per ottenere l'accordo del filtro su entrambe le note.

Ottenuto l'accordo sulla prima ottava, si premerà il do della 3° ottava controllando che l'uscita presenti ancora un massimo.

Questa accordatura dovrebbe mantenersi per tutta l'escursione della scala, con una tolleranza dell' 1%..

Mettere il controllo di Q al massimo e disinserire i segnali presenti all'ingresso.

Regolare il compensatore CV1 fino a eliminare qualunque auto oscillazione che dovesse essere presente nella parte alta della gamma.

A questo punto il VCF è pronto per essere utilizzato.

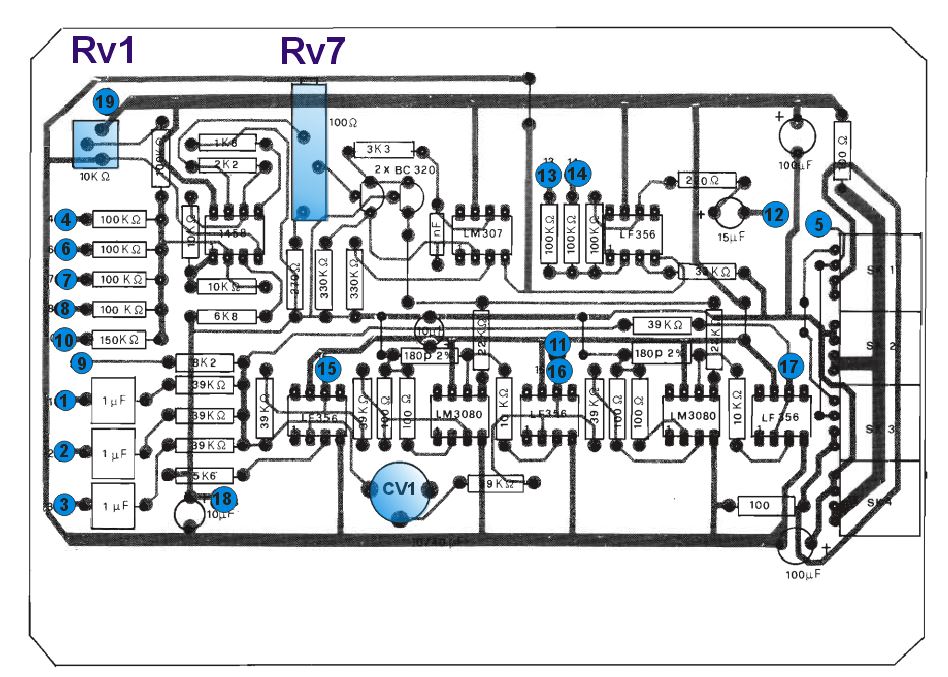

vista componenti VCF

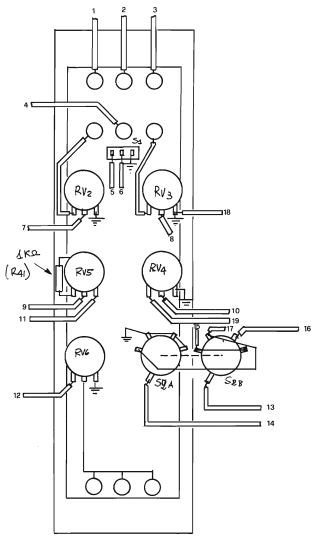

collegamento pannello del filtro al circuito stampato

elenco componenti

• R1 , R2, R10, R11, R17, R18 = 100 Ohm
• R3,R4,R5,R6, R8, R9, R12, R16 = 39 K
• R7 = 5,6 K
• R13 = 8,2 K
• R14, R19 = 22K
• R15, R20, R33, R35 =10K
• R21, R22, R23, R26, R27, R28, R29 ,R31,= 100K
• R24 = 33K
• R25 = 220 Ohm
• R30= 150K
• R32 = 6,8K
• R33, R39 = 2,2K
• R36 = 1,8K
• R37= 270 Ohm
• R38 = 330 Ohm
• R41 = 1 K
• C1, C3 = 100 microF-25 V
• C2, C4, C11 = 10 microF- 25V
• C5, C6, C6, 1 microF policarbonato
• C8, C9 = 180 pF 2,5% polistirolo
• C10 =1 nF ceramico
• RV1 = 10 K Trimmer cermet 1 giro
• RV2 = 100k potenziometro lineare
• RV3 = 100k potenziometro lineare
• RV4 =10k potenziometro lineare
• RV5 = 220 k potenziometro logarimico
• RV6 = 10 k potenziometro logaritmico
• RV7 = 100 Ohm trimmer cermet 1 giro
• CV1 = compensatore 10-40 pF
• Sk1, Sk2 , Sk3, Sk4 = connettori Molex
• 8 zoccoli a 8 pin
• 9 plug RCA
• 1 deviatore unipolare 1 commutatore 4 posizioni 2 vie
• 6 manopole
• IC1 = LM1458
• IC2 = LM 307
• IC3, IC5, IC7, IC8 = LF 356
• IC4, IC6 = LM 3038 ( CA3038)
• Q1, Q2 = BC 320

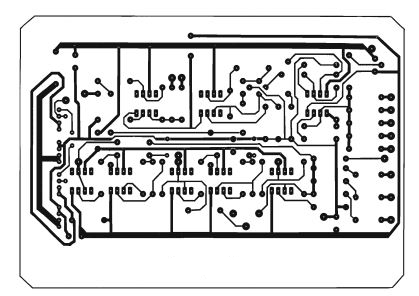

circuito stampato VCF lato rame
