Taratura e assemblaggio modulo V.C.O

  • Collegare il modulo del V.C.O. all'alimentatore tramite i connettori posti sul pannello posteriore.
  • Posizionare tutti i potenziometri a zero, eccetto il 10 giri che si mette circa su 3.
  • Il commutatore K0V su OFF.
  • Il commutatore Range su Hl.
  • Alle uscite a livello fisso si vedranno delle forme d'onda, sebbene distorte, che dovrebbero variare di frequenza ruotando RV2; ruotandolo portare la frequenza a circa 1 kHz.
  • Collegare un voltmetro digitale ai capi di RV2 e ruotando il trimmer RV1 ottenere ai capi dello stesso la tensione di 4,70 V esatti.

Forma d’onda a rampa

Collegare un oscilloscopio alla uscita a livello fisso della forma d'onda a rampa e ruotare il trimmer RV6 finché la forma d'onda sia simmetrica rispetto al livello di zero; in modo che, commutando alternativamente l'accoppiamento dell'amplificatore verticale dell'oscilloscopio tra AC e DC, la forma d'onda sullo schermo non subisca spostamenti verticali.

Forma d’onda triangolare

Collegare ora l'oscilloscopio all'uscita a livello fisso dell'onda triangolare.

Difficilmente la forma in uscita è quella richiesta, ma regolando RV7 ottenere all'uscita un perfetto triangolo.

Forma d’onda sinusoidale

Collegare l'oscilloscopio all'uscita a livello fisso dell'onda sinusoidale, regolare RV8 e RV9 per ottenere all'uscita la sinusoide.

Il trimmer RV8 regola la simmetria della sinusoide, mentre RV9 regola la quantità della forma d'onda.

La regolazione di RV8 permette di ottenere la migliore sinusoide e  porta le forme di onda triangolare e sinusoidale a essere simmetriche rispetto allo zero.

Forma d’onda rettangolare con “duty cycle” variabile.

Collegare l'oscilloscopio all'uscita a livello fisso dell'onda rettangolare.

Ruotare il potenziometro RV 12, finché si ottiene all'uscita un'onda rettangolare.

Regolare RV10 e RV13 affinché la corsa di RV12 visualizzi il «duty cycle» dell'onda rettangolare tra un minimo del 10% a un massimo del 90%.

RV10 e RV13 sono regolati alternativamente per tentativi, fino ad ottenere quanto richiesto.

Agire su RV12 per ottenere un «duty cycle» esattamente del 50%, poi regolare RV11 affinché l'onda quadra sia simmetrica rispetto allo zero, nello stesso modo in cui si è proceduto per l'onda a rampa.

Collegare l’oscìlloscopio alle uscite del miscelatore per controllarne che con il controllo del livello di una qualsiasi forma d'onda e portando al massimo il controllo di livello di uscita, oppure all'uscita della forma d'onda relativa.

All’uscita SYNCOUT dovrebbe essere presente, un impulso di ampiezza 5 V e di durata di circa 100 micro secondi che è il segnale di sincronismo; trattandosi di un impulso molto breve e di frequenza di ripetizione bassa, per poterlo osservare è necessario un oscilloscopio con almeno 50 MHz di banda passante munito di doppia base tempi, o almeno di linea di ritardo.

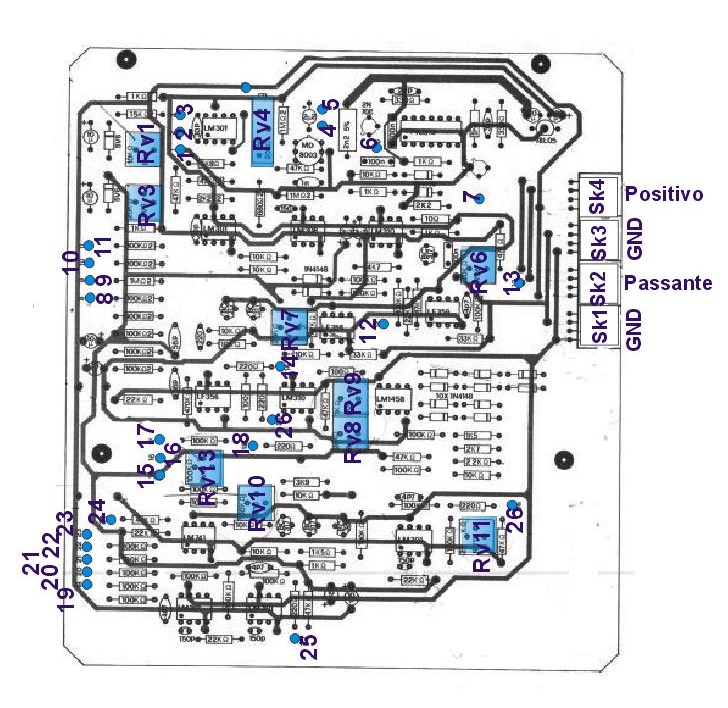

cs componenti VCO

taratura rapporto frequenza/tensione

La precisione della taratura del rapporto tensione/frequenza determina la precisione della accordatura dello strumento, pertanto deve essere effettuata con la massima accuratezza possibile.

  • Collegare un frequenzimetro digitale all'uscita ad onda rettangolare a livello fisso. Posizionare il potenziometro a 10 giri (ottave) in modo che nella manopola contagiri si legga 3.00.
  • Con RV3 portare la frequenza a circa 250 Hz; in modo che regolando il trimmer multi giri RV4, ad ogni incremento di un giro della manopola contagiri la frequenza in uscita raddoppi.
  • Per esempio, se la frequenza in uscita era stata regolata a 250 Hz con un’indicazione della manopola contagiri su 3.00, portando quest'ultima su 4.00 la frequenza dovrebbe essere di 500 Hz, portandola su 5.00 la frequenza dovrebbe essere di 1000 Hz e così per tutta la corsa della manopola contagiri; è ammissibile una tolleranza dello 0,5 %.

Dopo aver fatto la taratura del rapporto V/F portare il potenziometro a 10 giri nella posizione 5.00, col commutatore KOV su OFF, e regolare il trimmer RV3 affinché la frequenza in uscita sia di 220 Hz;  questa operazione conclude la taratura del V.C.O.

Nel caso che siano usati nel sintetizzatore due o più V.C.O. la taratura del rapporto V /F deve essere identica per tutti i VCO impiegati.

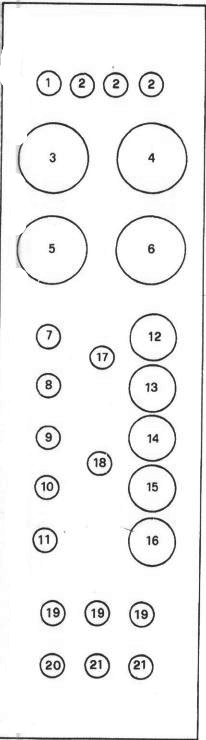

pos manopole VCO

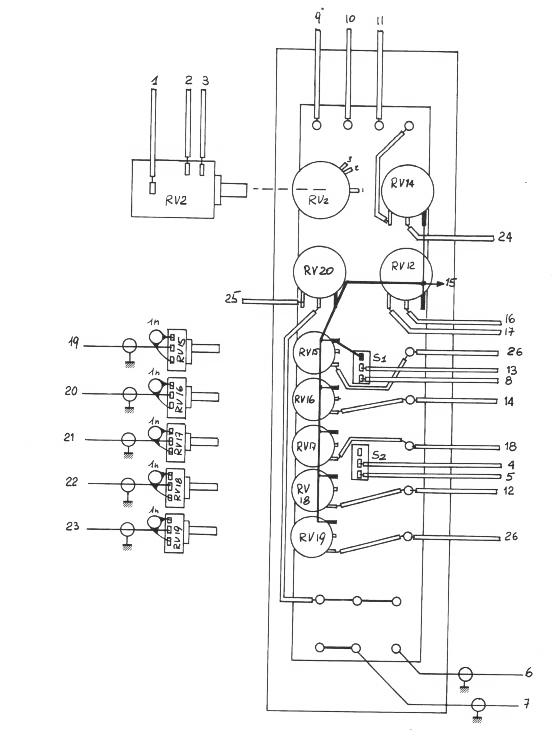

cablaggio VCO

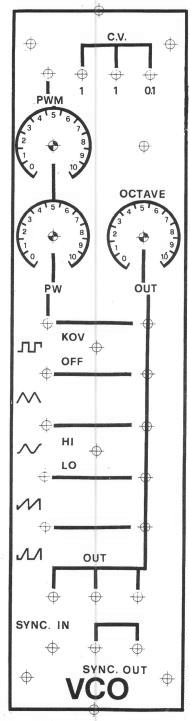

legenda controlli a pannello VCO

collegamenti pannello  al CS VCO

  • 1- ingresso modulazione duty-Cycle.
  • 2 - ingressi tensione controllo frequenza VCO; i primi due 1 V/ottava, il terzo , 1/10V/ottava.
  • 3 - controllo duty-Cycle in funzione di ingresso 1.
  • 4 regolazione frequenza VCO - potenziometro 10 giri - 1 ottava/giro.
  • 5 regolazione manuale del duty-Cycle
  • 6 attenuatore generale d’uscita.
  • 7,8,9,10,11  uscite a livello fisso.
  • 12,13,14,15,16 controllo livello singole forma d’onda.
  • 17 esclusione tensione controllo dlla tastiera
  • 18 selezione gamma frequenza
  • 19 uscita dal miscelatore .
  • 20 ingresso segnale sincronismo
  • 21 uscite segnale sincronismo

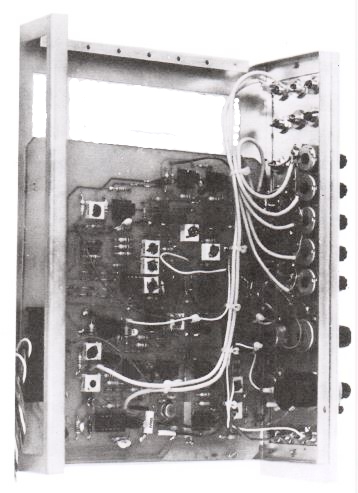

vista interna VCO
serigrafia VCO

elenco componenti VCO

resistenze

  • R1,R3,R17 R20,R25= 1 KOhm
  • R2 = 15 KOhm *
  • R4 = 47 KOhm *
  • R5,R15 ,R26,R29,R32,R43= 47 KOhm
  • R6,R27,R28 = 100 KOhm
  • R7,R9 ,R35,R36,R45,R46,R47,R48,R61,R63,R65,R73,R74,R77,R78,R79,R80R81,R83,R84,R86,100 KOhm *
  • R8,R13,R14 = 1 MOhm *
  • R10 = 1,8 KOhm
  • R11 = 2,2 KOhm *
  • R12 = 680 Ohm *
  • R16,R24 = 330 Ohm
  • R18, R31,R37,R38,R39,R40,R55,R56,R58,R59,R70 =10 KOhm
  • R19 = 2 KOhm
  • R21 = 10 Ohm
  • R22= 4,7 KOhm
  • R23 = 5,6 KOhm
  • R30 = 33 KOhm
  • R33,R50,R51, R54= 22 KOhm
  • R41,R68 = 100 Ohm
  • R42,R49 ,R67,R75= 220 Ohm
  • R44 = 470 KOhm
  • R53,R64,R76,R85 = 47 KOhm
  • R54,R71,R82 = 22KOhm
  • R57 = 3,9LOhm
  • R60 = 1KOhm
  • R69= 2,7KOhm
  • R72 =1,5KOhm

tutte le resistenze sono 1/4 di Watt 5% tranne quelle indicate con asterisco che sono a strato metallico 2% 100 ppM°/C

  • RV1 = 10KOhm trimmer
  • RV2 = 100 KOhm potenziometro 10 giri
  • RV3,RV6,RV7,RV8,RV11 = 20 KOhm trimmer
  • RV4 = 200 Ohm trimmer 20 iri
  • RV9 = 1 KOhm trimmer
  • RV10,RV13 = 100 KOhm trimmer
  • RV12 ,RV15 = 10 KOhm potenziometro
  • RV14 = 100 KOhm potenziometro
  • RV16,RV17,RV18,RV19,RV20 = 100 KOhm potenziometro miniatura
  • C1,C2,C7,C8,C11,C13,C14 = 10 microF tantalio
  • C3,C4,C19 = 33 pF cedramico
  • C5 = 150 pF ceramico
  • C9 =100 microF ceramico
  • C10,C12 = 3 microF tantalio
  • C15 = 2 microF tantalio
  • C16 = 2200 microF policarbonato
  • C17 = 22 pF ceramico
  • C18,C21 = 100 nF ceramico
  • C23 = 220 pF ceramico
  • C22,C26,C34,C36 = 4,7 pF ceramico
  • C24,C25 = 56 pF ceramico
  • C27, C33, C35 = 150 pF ceramico
  • C28,C29,C30,C31,C32 = 1 nF ceramico

condensatori

potenziometri e trimmer

i trimmer sono cermet a 1 giro tranne RV4 che è a 20 giri

tutti i condensatori elettrolittici sono al tantalio con tensione lavoro superiore a 25 Volt.

  • Q1 = MD8003
  • Q2,Q3 = 2N708
  • Q4,Q5,Q6,Q7,Q8 = BC317
  • Q9 BC320
  • IC1,IC2,IC11,IC13,IC14 = LM301
  • IC3 =LM308
  • IC4 = 78L05
  • IC5,IC9 = LM310
  • IC6 = 74LS13
  • IC7,IC8,IC10 = LF356
  • IC12 = LM1458
  • IC15 = LM741

transistor

circuiti integrati

  • D21,D22 = Zener 5,6 V 0,4 W
  • D1,D2,D3,D4 = 1N4148

Diodi

  • 15 connettori plug RCA
  • 2 deviatori 1 via
  • 1 manopola contagiri per RV2
  • 5 manopole diametro 10mm
  • 3 manoplole diametro 15 mm
  • SK1,SK2,SK3,SK4 - connettori AMP mod 280378/2

varie

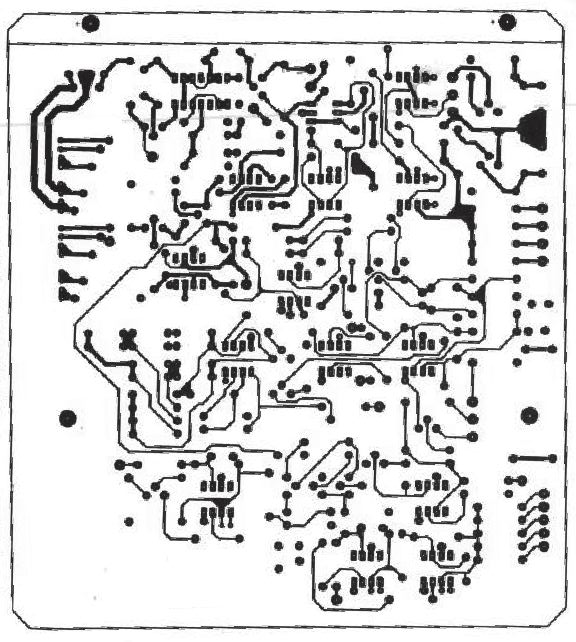

circuito stampato VCO  - lato rame

cs VCO1

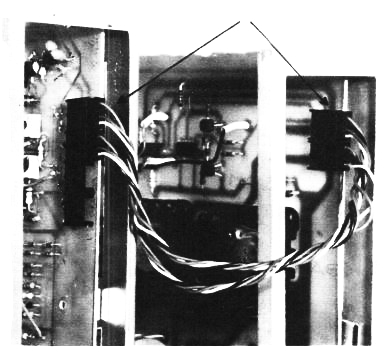

collegamento alimentazione tra modulo e modulo

collegamento alimentazioni sint
