Conoscere per quanto tempo un tasto è stato premuto è utile per gestire menu differenti utilizzando un solo pulsante.
È un’operazione diffusa in molte apparecchiature elettroniche per gestire l’impostazione dell’orologio interno quando si chiede di premere il pulsante per 1 secondo per impostare le ore, premere per 2 secondi per impostare i minuti, premere per tre secondi per impostare i secondi e così di seguito.

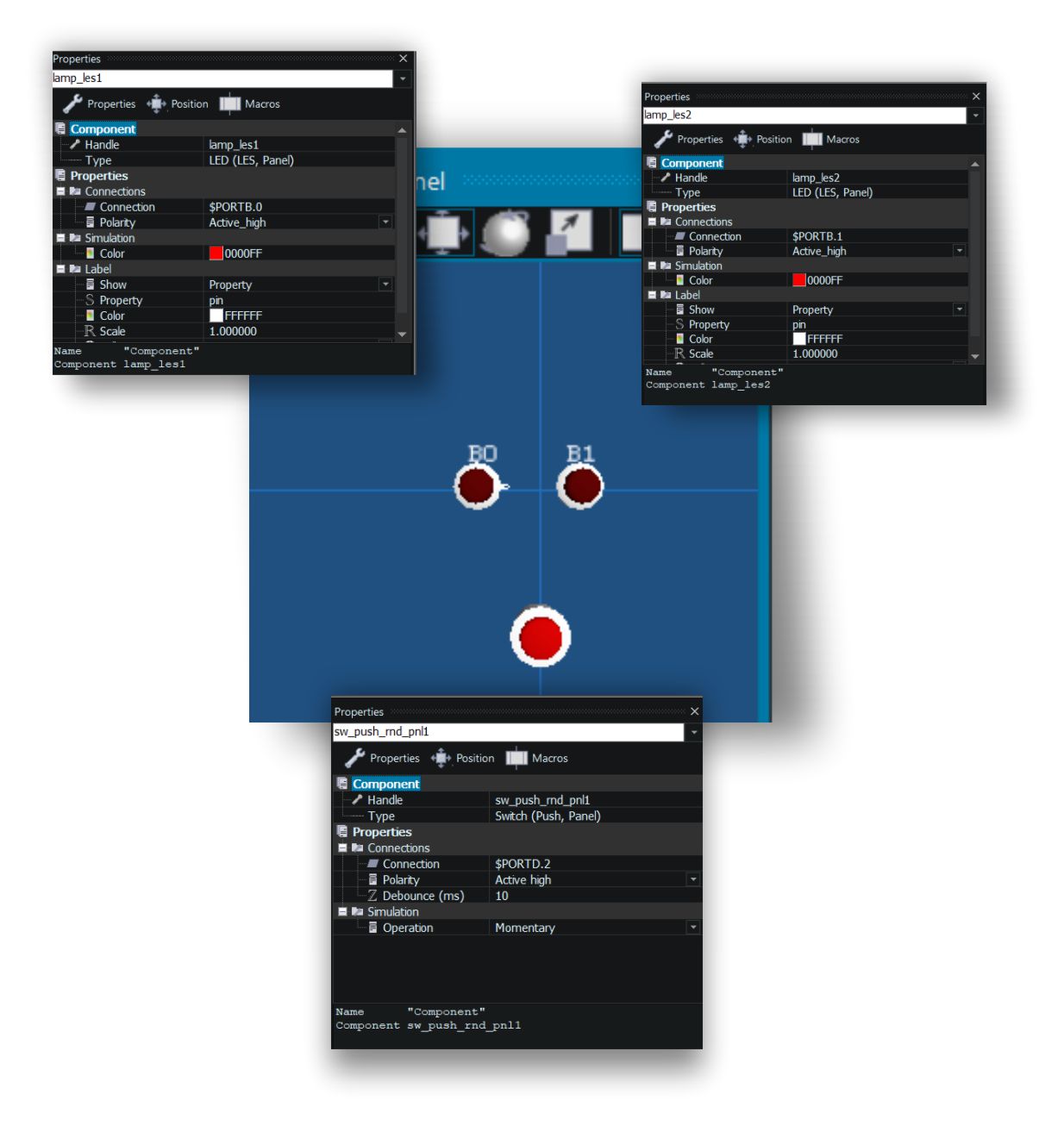

Oggetti da inserire nel 3D System Panel
Dal menu Inputs, selezionare e aggiungere nel 3D System Panel il pulsante sw_push; da Properties, collegare il pulsante al pin 2 della porta D.
Dal menu Outputs, selezionare e aggiungere nel 3D System Panel due Lamp_led; da Properties, collegare i pulsanti, rispettivamente al pin 0 e al pin 1 della porta B.

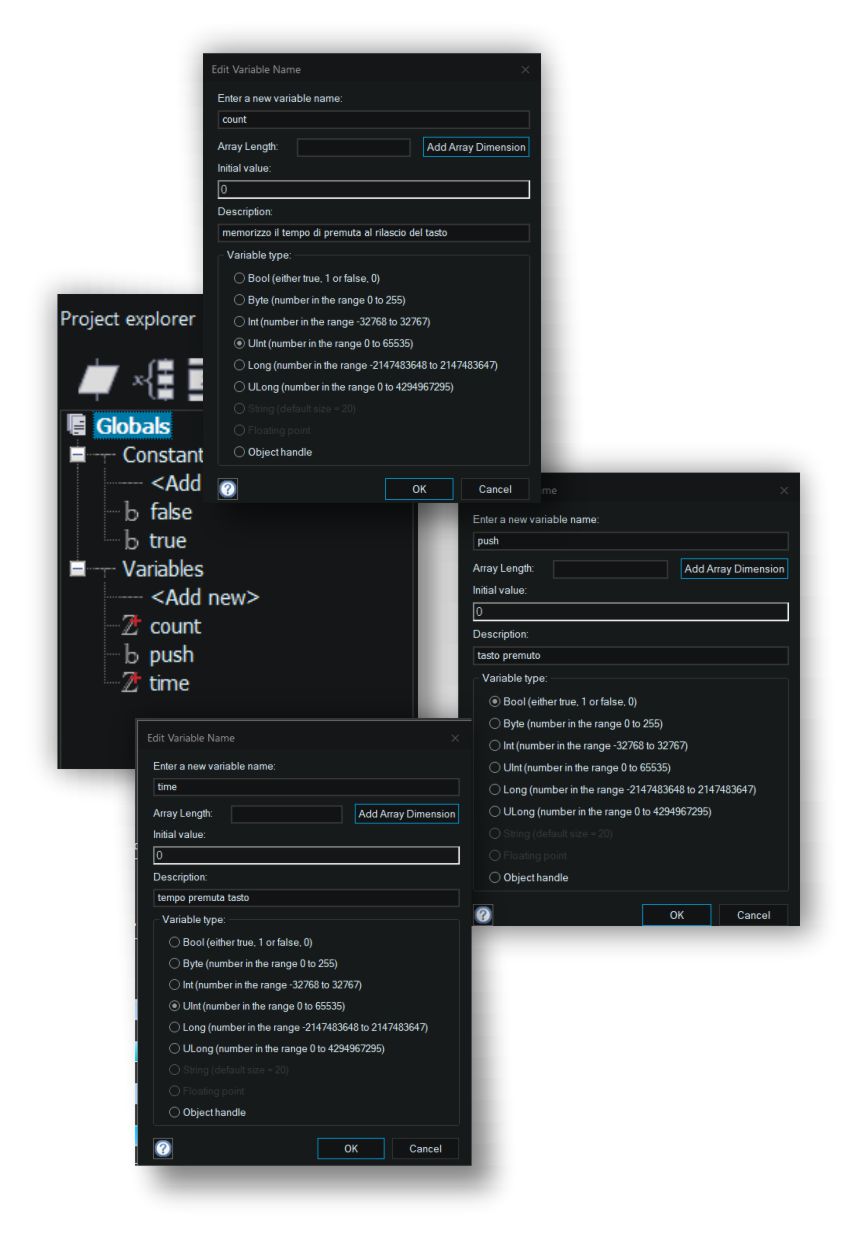

Variabili di progetto
In Project explorer:
- Creare la variabile count di tipo UINT.
- Creare la variabile push di tipo Bool.
- Creare la variabile time di tipo UINT.
Macro Time

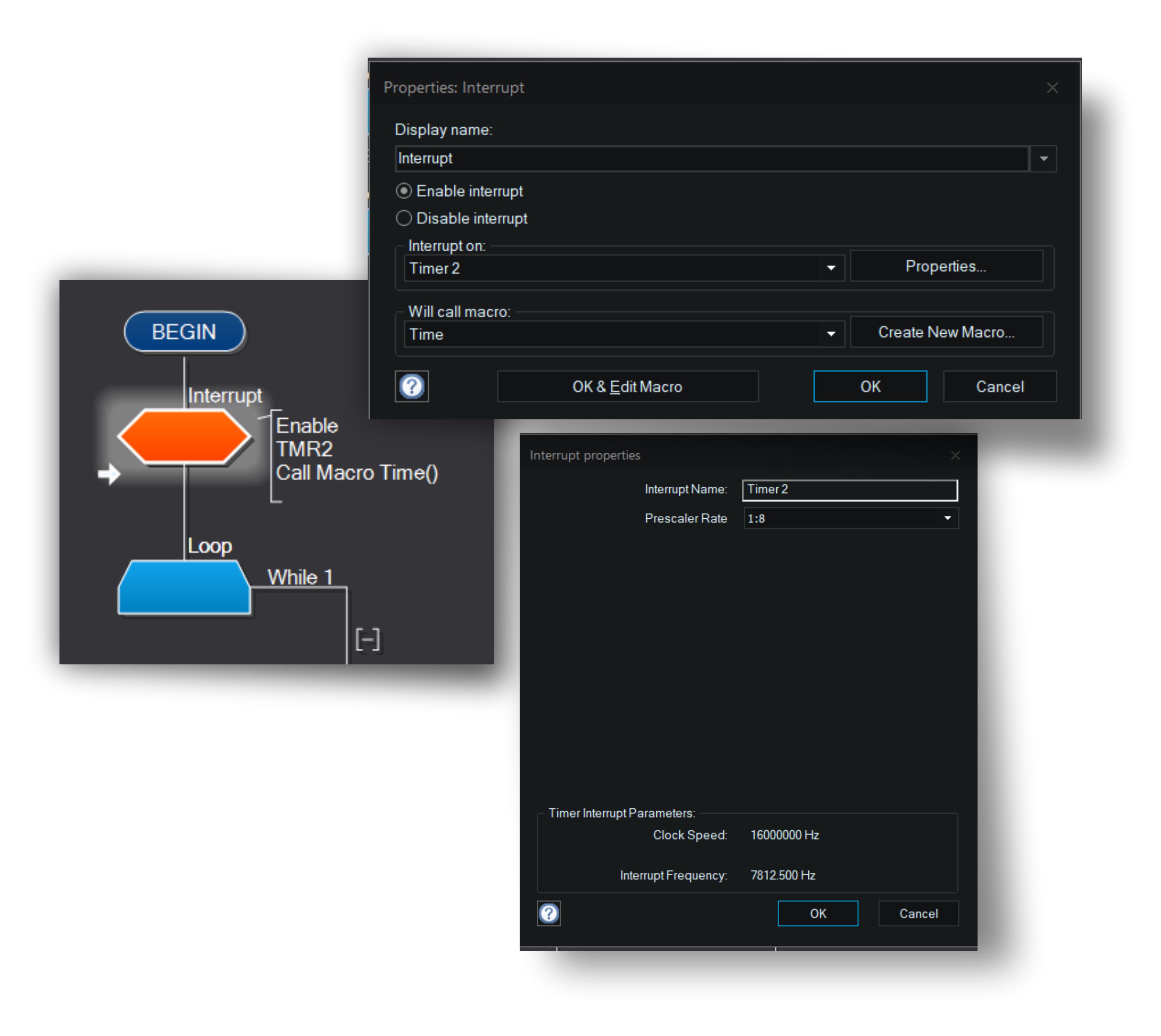

Quando si seleziona il tipo di Timer Interrupt da utilizzare, è necessario ricordare che:
- TMR0 è utilizzata per gestire la funzione Delay.
- TMR2 è utilizzato per la funzione TONO.
- TMR1 e TMR2, condividono la frequenza con PWM, cambiando il valore del prescaler, cambiano le funzioni gestite dal Timer Interrupt; il PWM è una di queste funzioni.

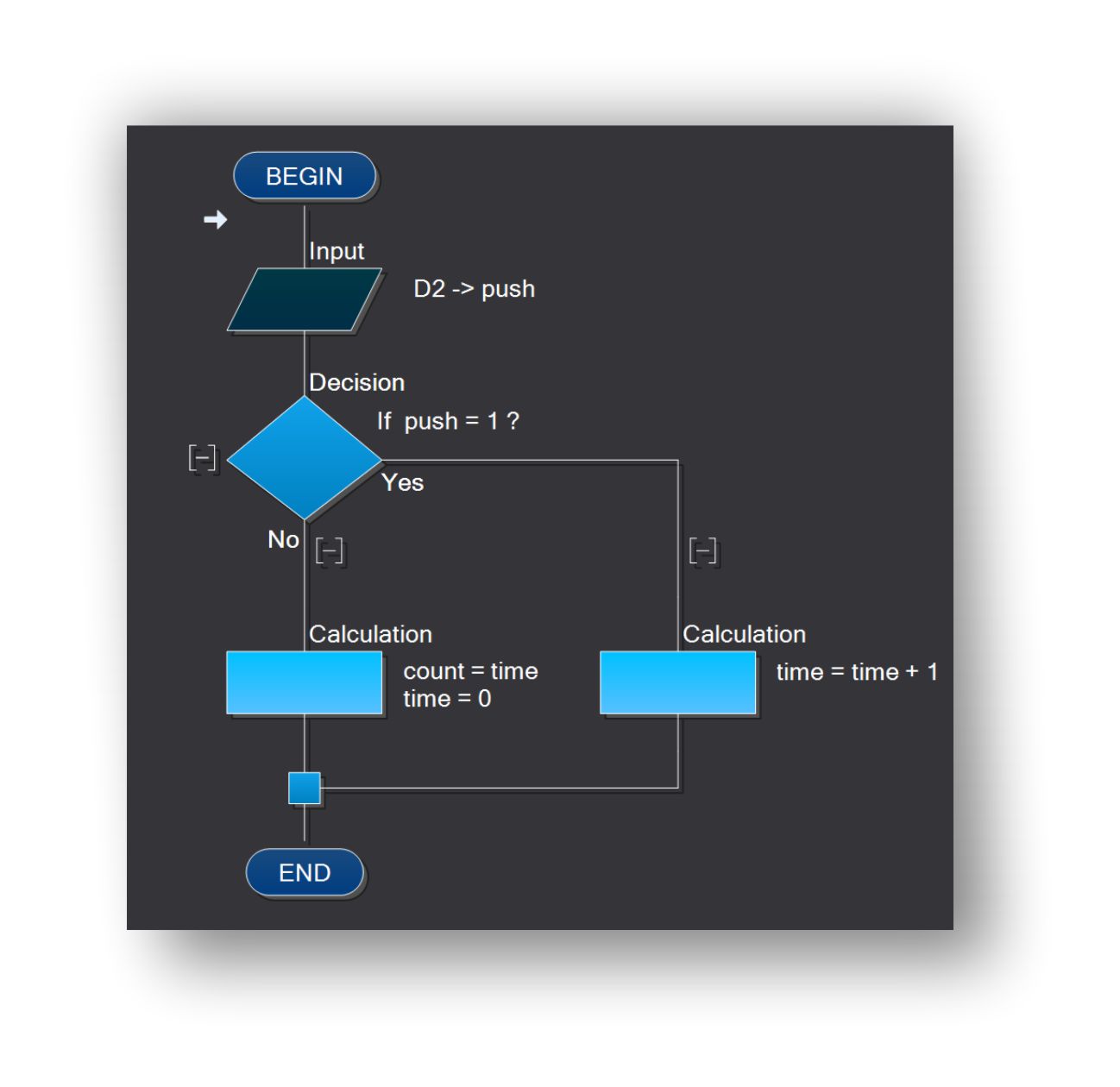

La macro “time”, è collegata allo interrupt TMR2; il valore del prescaler determina quante volte il secondo, il programma richiamerà la macro “time”.
La macro “time”, controlla se il pulsante collegato alla porta D, bit 2, è premuto.
- Se il pulsante è premuto, incrementa la variabile “time” con l’espressione time = time + 1
- Se il pulsante non è premuto, controllo se “time = 0
- Se “time” = 0, il programma ripete il controllo.
- Se “time” è diverso da zero, la funzione Calcolo, “count” =“time, resetta, “time”.

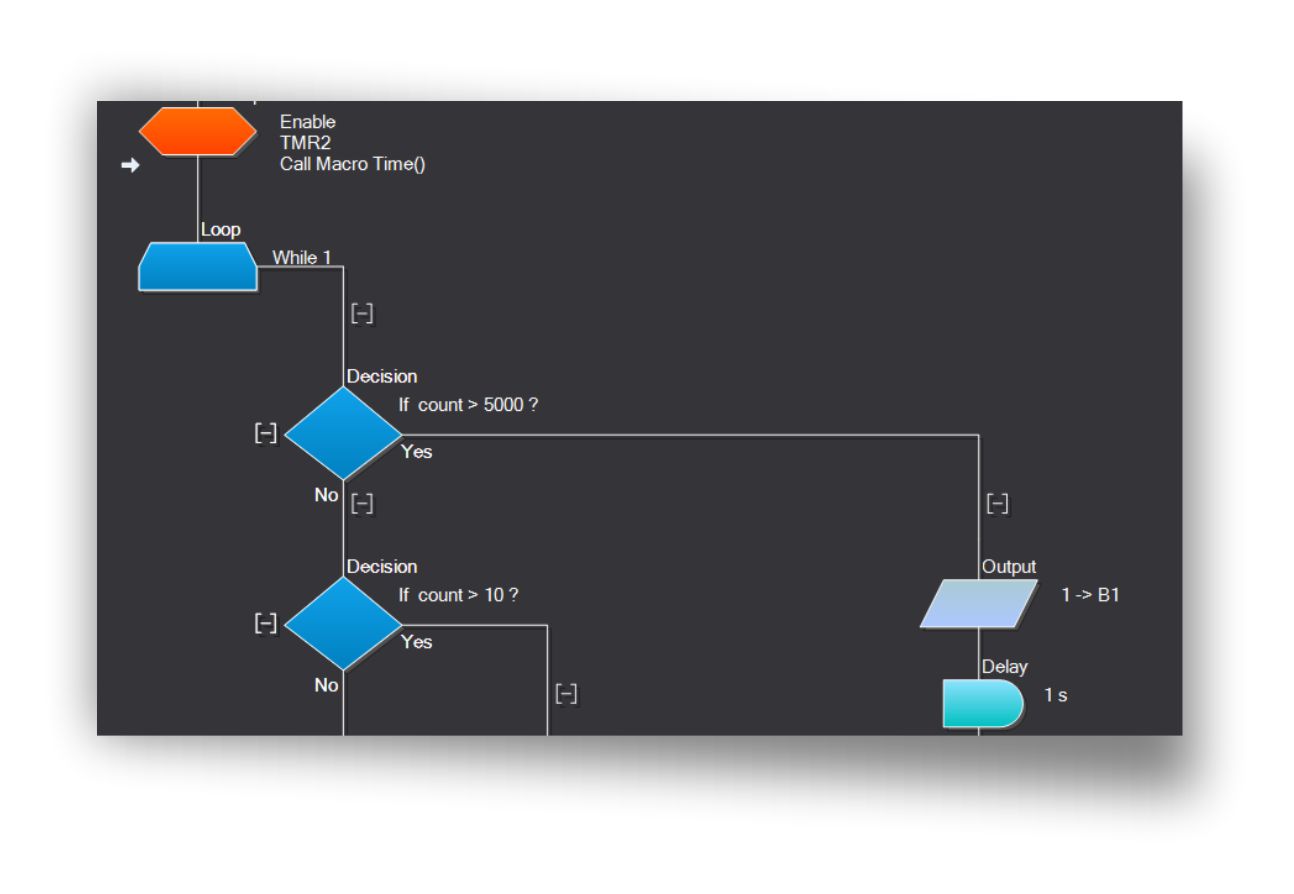

Ciclo principale
La funzione Decisione, if count > 5000, inserita nel ciclo principale, controlla se il pulsante è premuto per un tempo superiore al superamento del valore 5000 della variabile count, in tal caso esegue il percorso di destra:
- Accende il led collegato al pin 1 della porta B.
- Lo mantiene acceso per un secondo.
- Spegne il led, riportando il pin 1 a zero.
- Azzera la variabile count con count = 0 ,
Se il pulsante è premuto prima che la variabile count raggiunga il valore 5000, il programma prosegue .
La funzione Decisione if count >10, controlla che il pulsante sia premuto per un valore maggiore di 10, in tal caso:
- Accende il led collegato al pin 0 della porta B.
- Lo mantiene acceso per un tempo di 300 millisecondi.
- Spegne il led , portando a zero il pin 0 della porta B.
- Azzera la variabile count.

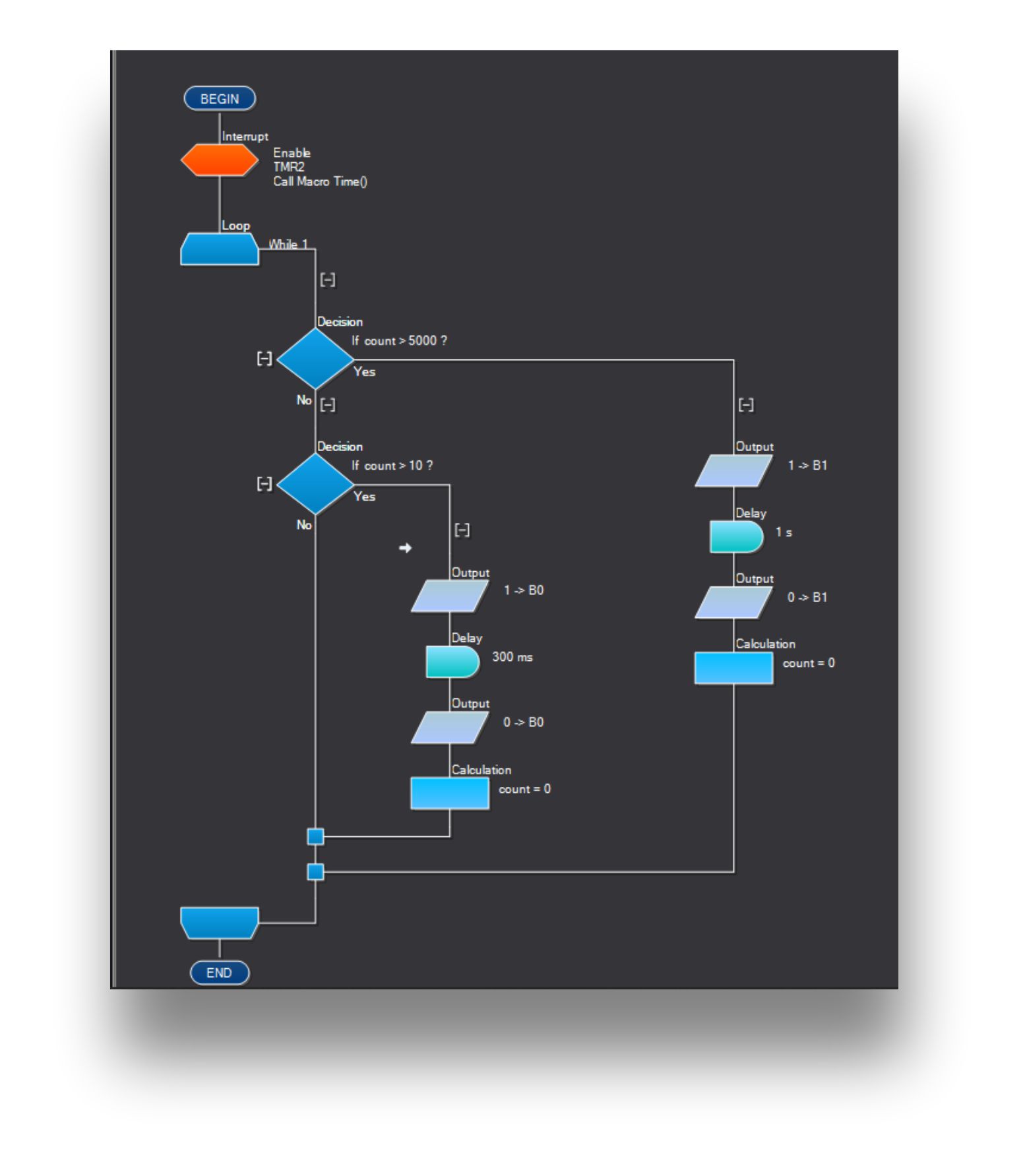

diagramma di flusso completo
C code
Riccardo Monti
