Porta B0 bit 0

Porta B1 bit 1

Porta B2 bit 0

Porta B3 bit 0

Porta B4 bit 1

Porta B5 bit 0

Verde 1

Arancio 1

Rosso 1

Verde 2

Arancio 2

Rosso 2

 8

9

10

11

12

13

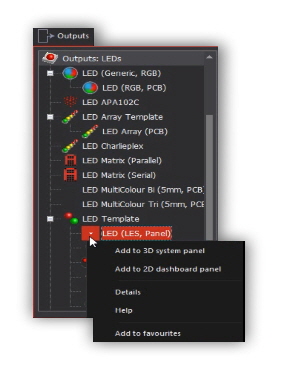

dal sottomenu a discesa del menù Output, seleziono 6 LED da pannello e li aggiungo al 3DSystem Panel.

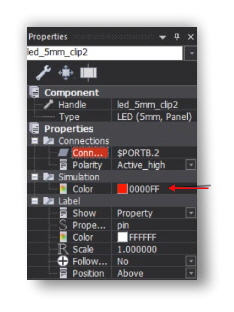

dal pannello proprietà del componente, seleziono il colore del LED

l’attribuzione della porta e del bit, deve essere fatta per ogni LED.

attribuzione porte e colore dei LED

PORTA   bit

VALORE COLORE

PIN Arduino

verde 1= luce verde semaforo 1

verde 2= luce verde semaforo 2

selezione colore LED

rosso

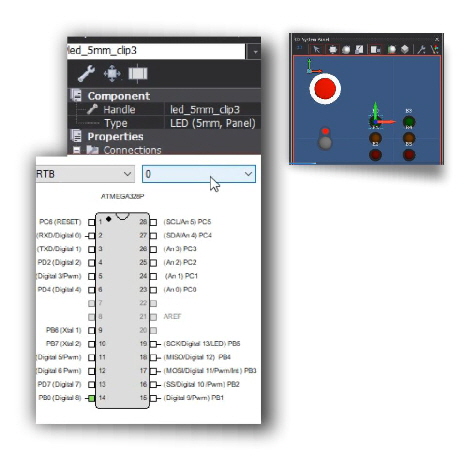

Porta B bit 0

seleziono il LED e dal pannello proprietà del componente, seleziono la porta e il PIN (bit) , a cui collegare il LED

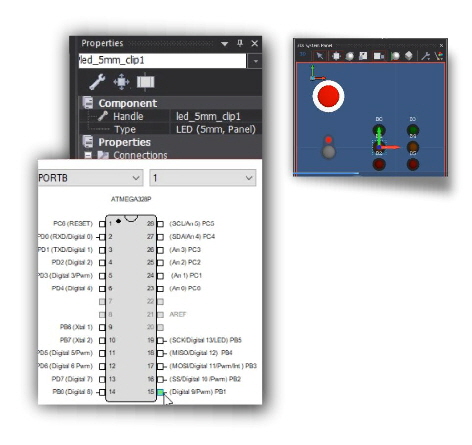

Porta B bit 1

seleziono il LED e dal pannello proprietà del componente, seleziono la porta e il PIN (bit) , a cui collegare il LED

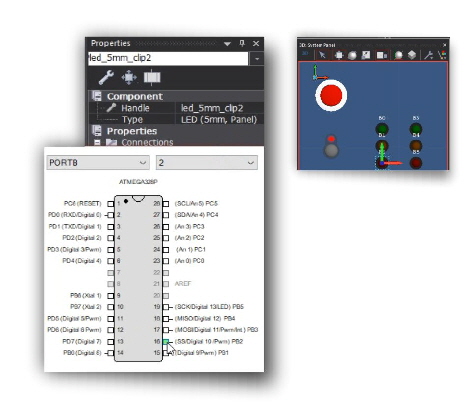

Porta B bit 2

seleziono il LED e dal pannello proprietà del componente, seleziono la porta e il PIN (bit) , a cui collegare il LED

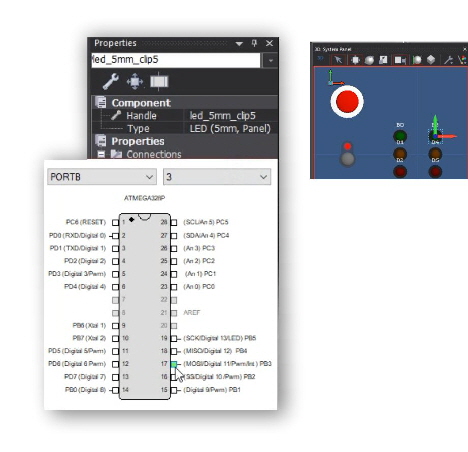

Porta B bit 3

seleziono il LED e dal pannello proprietà del componente, seleziono la porta e il PIN (bit) , a cui collegare il LED

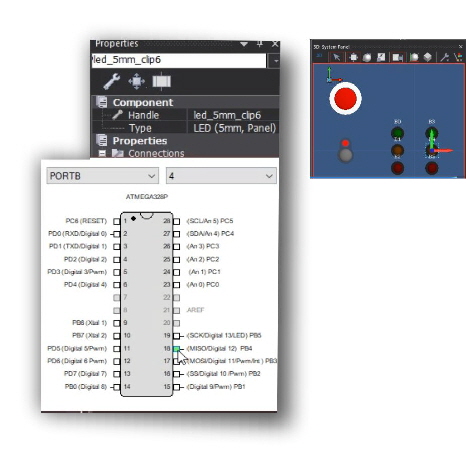

Porta B bit 4

seleziono il LED e dal pannello proprietà del componente, seleziono la porta e il PIN (bit) , a cui collegare il LED

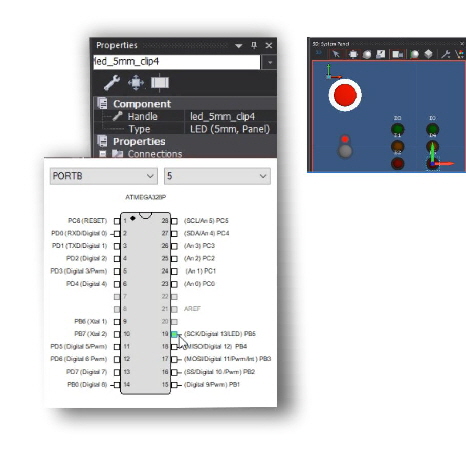

Porta B bit 5

seleziono il LED e dal pannello proprietà del componente, seleziono la porta e il PIN (bit) , a cui collegare il LED
