unità

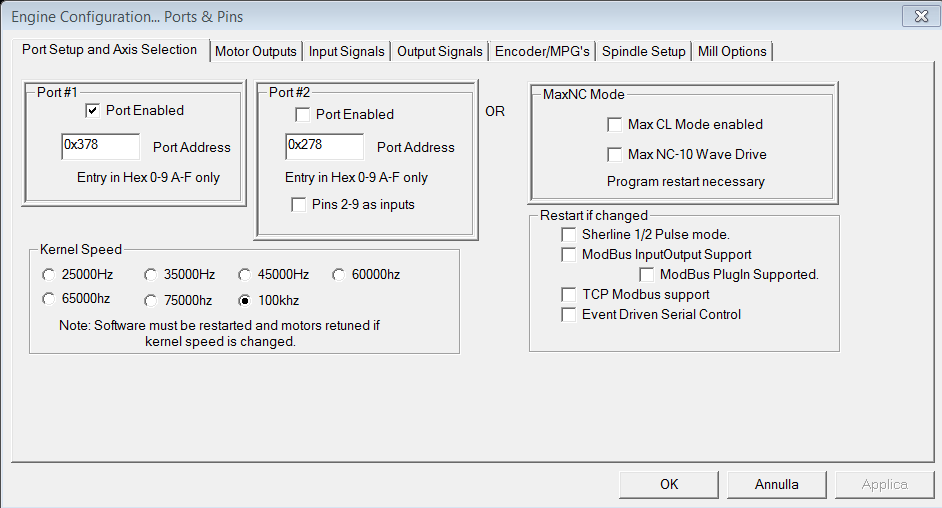

  • Port setup : la porta parallela LPT1, solitamente ha l’indirizzo 0x378
port & pin

impostazione motore

pin motore

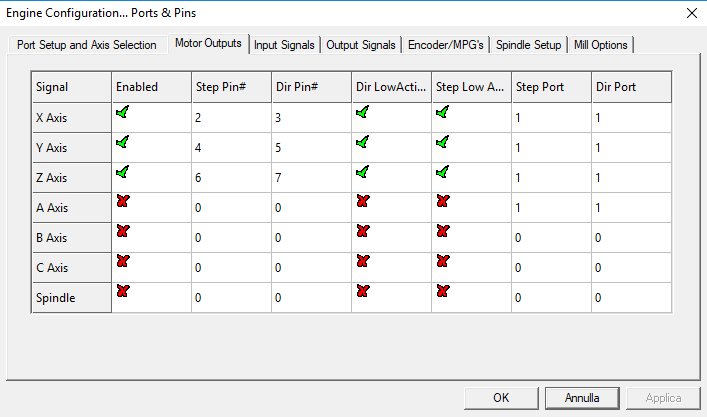

Motor output:

Con questo pannello si impostano I parametri che controllano il motore passo-passo.

I “flag verdi” indicano quali sono i motori abilitati.

Lo “step pin”, 2, 4, 6, indica a quale pin della porta LPT1 è assegnato l’impulso di avanzamento.

Il ”dir pin”, 3 ,5, 7,  indica a quale pin è assegnato l’impulso di direzione del motore.

Il flag verde “Dir Low Active” e “Step Low Active”, indica che il commando è attivo quando l’impulso è zero.

“Step Port” e “Dir Port” posti a 1 indicano che i segnali sono connessi alla porta LPT1.

motor tuning

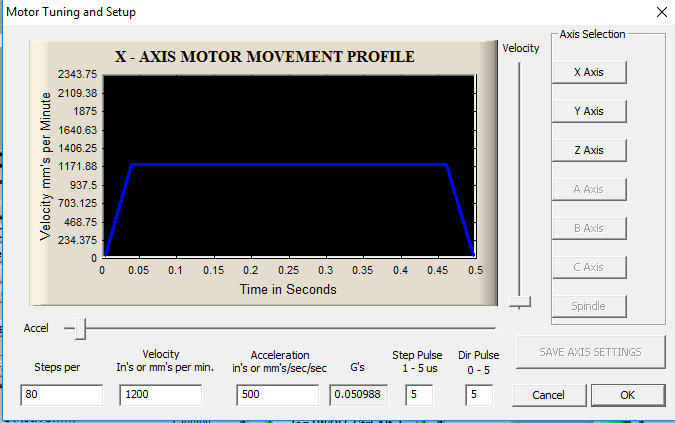

Motor tuning

L’impostazione dei tre assi X,Y e Z, dipende dalla velocità del vostro controller.

Gli “steps” dipendono dal passo della vostra vite , in questo caso la vite a passo 5.

La velocità massima espressa in millimetri al minuto, dipende dal vostro motore passo- passo, in questo caso , ho utilizzato un NEMA23, che, con il mio controller, a 1200 mm al minuto, non perde passi.

L’accelerazione, cioè il tempo, che impiega per partire da zero e arrivare alla massima velocità del motore è stato impostato a 500 mm/sec/sec perché la mia struttura metallica è resistente alla variazione del movimento; una accelerazione più elevata, muove troppo la struttura, mentre una più lenta è noiosa (per me).

Lo Step pulse e l’impulso di direzione sono impostati a 5 microsecondi.

Nel mio caso, avendo utilizzato viti a ricircolo di sfera e motori identici, le impostazioni sono identiche per tutti gli assi.

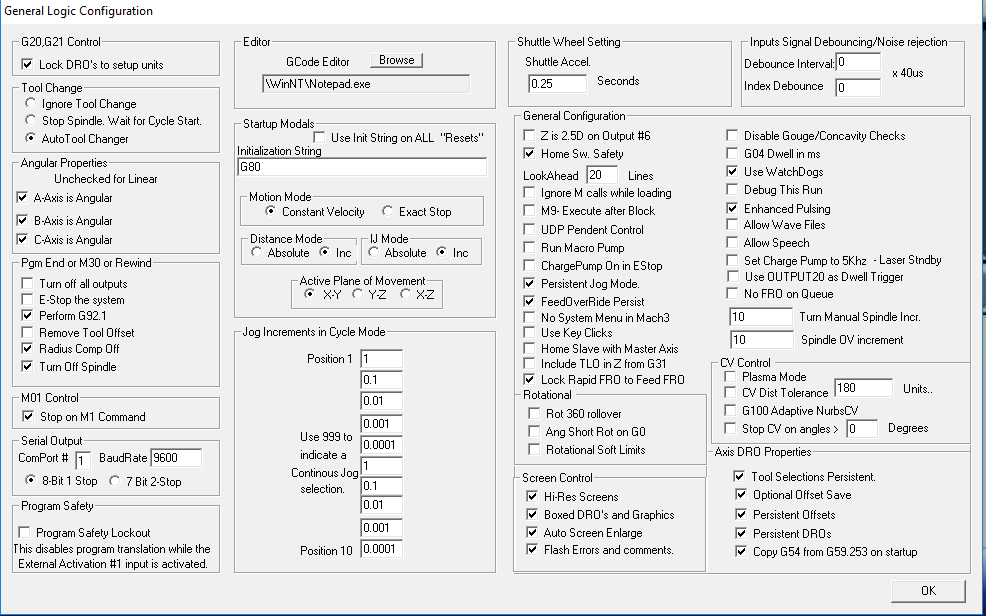

L’impostazione generale sono impostate come consigliato da mach3, l’unica differenza è nel settaggio Hi-Res Screens, selezionato perché la mia scheda video permette l’impostazione a full screen.

mach3 generale1

 Hi-Res Screens: dipende dalla scheda video del vostro PC.

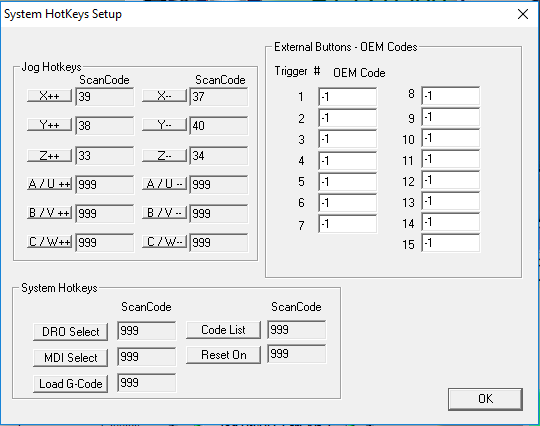

hot key

Le impostazioni “ system Hotkeys Setup, sono quelle consigliate perché non uso la tastiera, ma un MPG wireless.

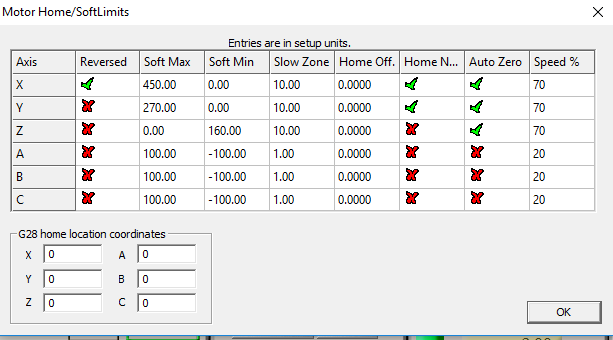

Le impostazioni ( flag verde) e il valore dei limiti (soft Max) sono impostati in modo da avere lo zero degli assi X e Y, in basso a sinistra, sullo schermo e alla mia sinistra quando mi trovo di fronte alla machina perché è comodo quando devo fare l’offset dell’asse Z.

limiti

il flag verde su”Home N” imposta la direzione del motore.

il flag verde su “Auto Zero” è la posizione dei micro switch di fine corsa.

impostazione limiti

Se impostassi i valori “softmax” alle reali capacità del mio CNC, (x=980, y=980), quando lavoro pezzi piccoli (200x200), dovrei ingrandire la parte video ogni volta, pertanto preferisco adattare l’area di lavoro del CNC in funzione alla necessità del momento.

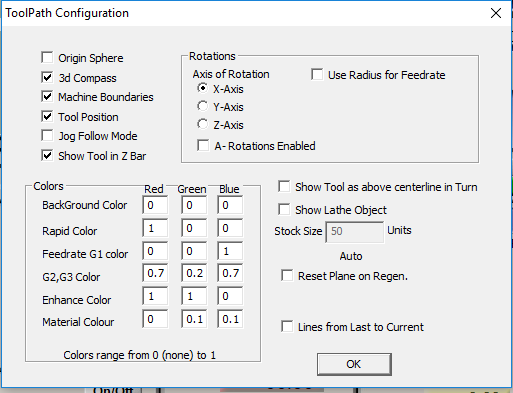

Il percorso utensile è lasciato nell’impostazione di default.

percorso utensile

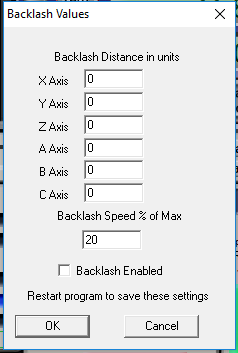

backslash

I valori di backlash, sono lasciati a zero, perché il sistema vite e chiocciola, non ha gioco; il goto zero, torna sempre allo stesso punto.

Quando devo interrompere un lavoro lungo, per continuare in un secondo tempo, o quando devo sostituire la fresa che si è rotta, prendo nota della linea di programma in lavorazione.

Quando riaccendo il sistema, per prima cosa faccio sempre l’azzeramento degli assi, poi imposto il punto zero salvato e faccio nuovamente l’offset dello zero della fresa; quando riprendo il lavoro, imposto, il numero della linea in cui si era fermata la lavorazione  con “Run from Here”, riprendo il lavoro da dove era stato interrotto.

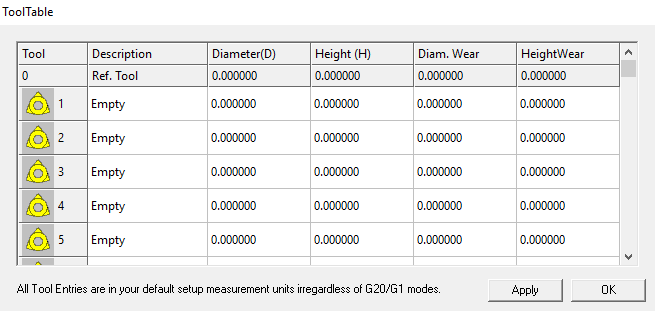

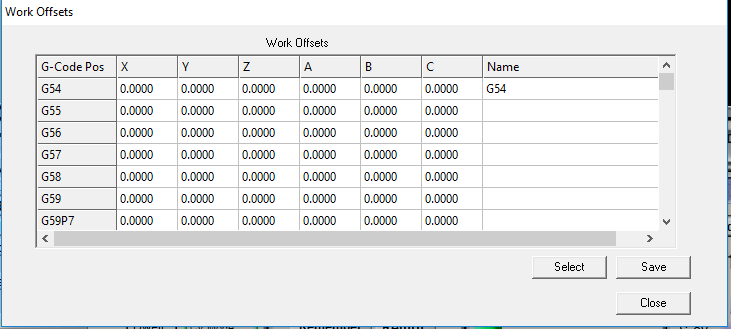

 Work Offset e ToolTable sono lasciati di default, perché non faccio lavorazioni ripetitive e non ho il cambio utensile.

work g
tooltable
plugin

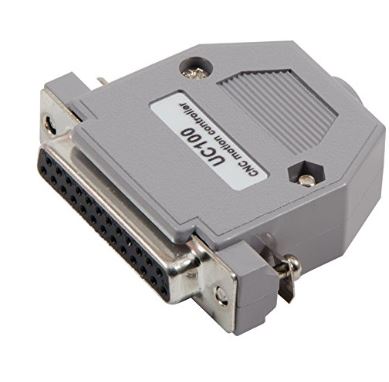

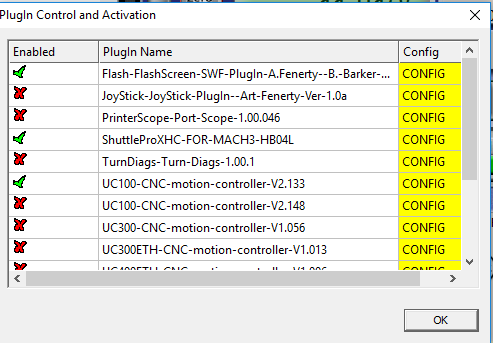

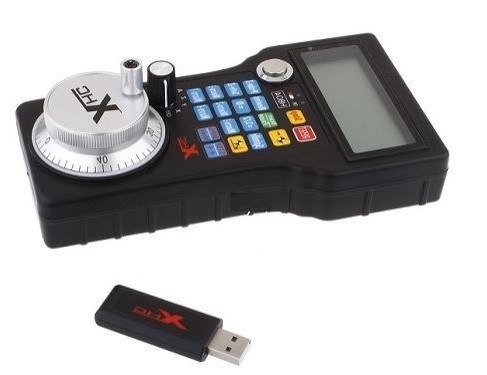

I flag ShuttleProXHC-FOR-MACH3-HB04  è il plug in per il mio MP, mentre il flag UC100-CNC è il plug in per l’interfaccia USP-LPT1.

mpg1

Plug in

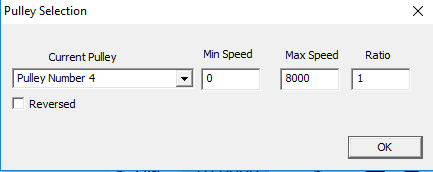

pulley

Non usato.

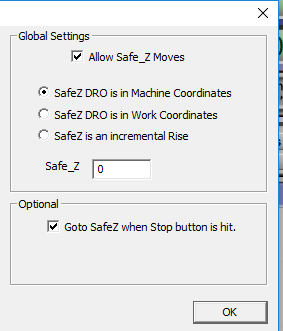

safe z

Questa impostazione solleva la fresa dal pezzo portandola in posizione di sicurezza, quando si preme il tasto STOP.

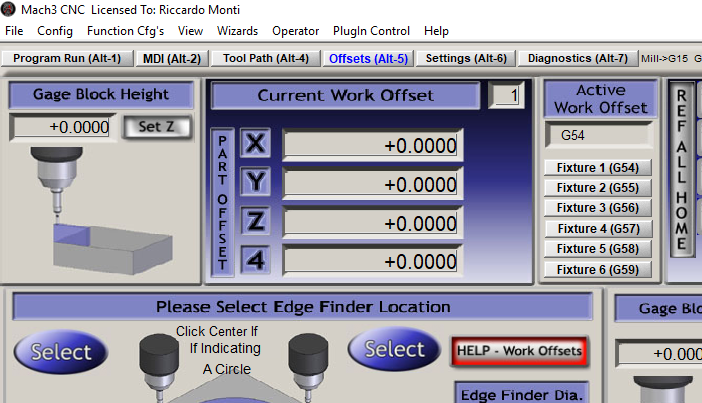

set zero

Con il comando Cage Block Height, imposto il punto zero sul pezzo da lavorare premendo SET Z.

  • Kernel speed: la velocità di comunicazione tra la porta parallela e il controller del CNC, se il vostro hardware lo permette, può essere impostato a 100 khz
uc100

selezionare l’unità di misura, mm’s (millimetri)

Riccardo Monti
