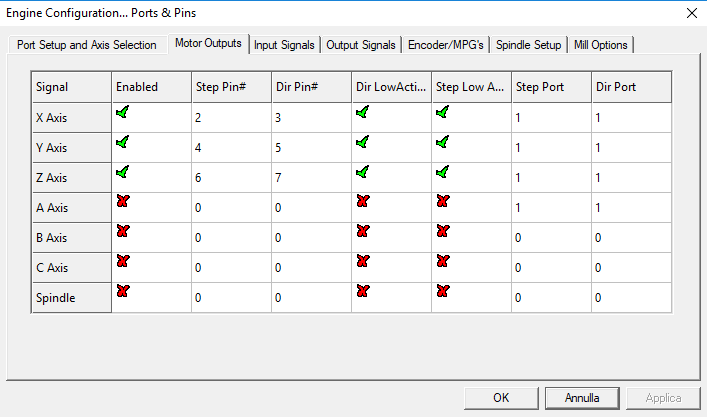

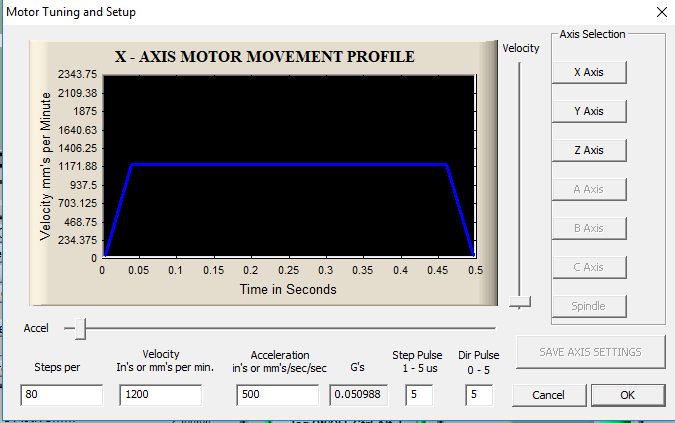

Motor output:
Con questo pannello si impostano I parametri che controllano il motore passo-passo.
I “flag verdi” indicano quali sono i motori abilitati.
Lo “step pin”, 2, 4, 6, indica a quale pin della porta LPT1 è assegnato l’impulso di avanzamento.
Il ”dir pin”, 3 ,5, 7, indica a quale pin è assegnato l’impulso di direzione del motore.
Il flag verde “Dir Low Active” e “Step Low Active”, indica che il commando è attivo quando l’impulso è zero.
“Step Port” e “Dir Port” posti a 1 indicano che i segnali sono connessi alla porta LPT1.
|
