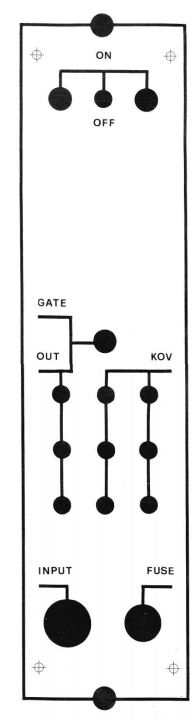

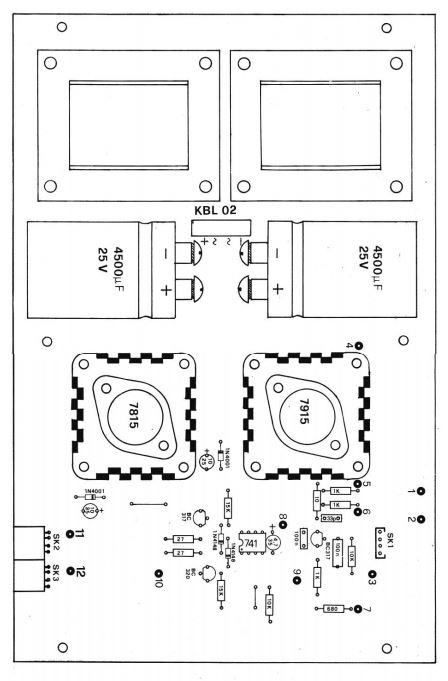

pannello frontale e disposizione componenti del modulo di alimentazione

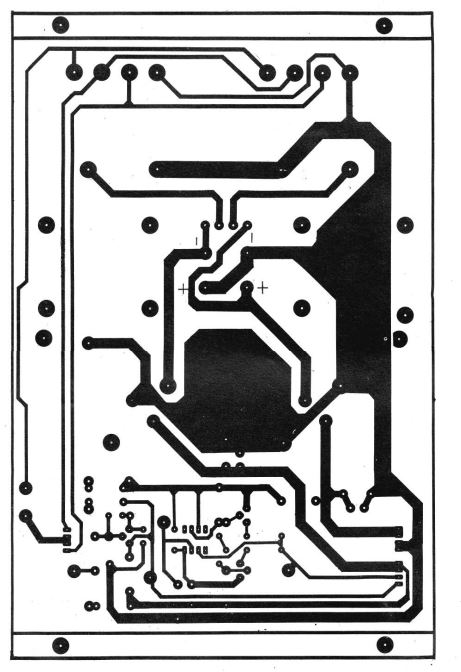

circuito stampato del modulo di alimentazione
3 - al connettore d’ingresso
7 - al LED verde ( - 15 V)
9 - alle presa “Gate out”
8 - al connettore di ingresso
10 -alle prese KoV out
SK1 - al cambiatensione 220-110 V
6 - Al LED rosso ( Gate)
4 - massa pannello
5 - al LED rosso (+ 15 Volt)

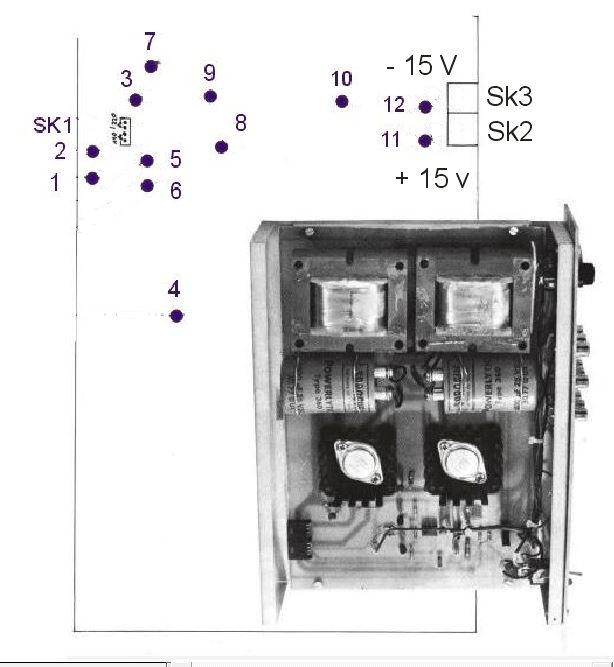

collegamenti al circuito stampato del modulo di alimentazione
DS1 - 2
AF1 - 1
|
