Procedura No-Firmware di Arduino con libreria di terzi

Nuovo progetto con libreria per  Arduino da parte di terzi.

selezionando questa opzione, si predispone Proteus con  Schematic, senza Source o VisualDesign.

  • 1) da “Start” o dal menu “ File” selezionare New Project
  • 2) Next
  • 3) assegnare il nome e il percorso di salvataggio del  nuovo progetto: esempio PROVA
  • 4) Next
proteus NoFirmware

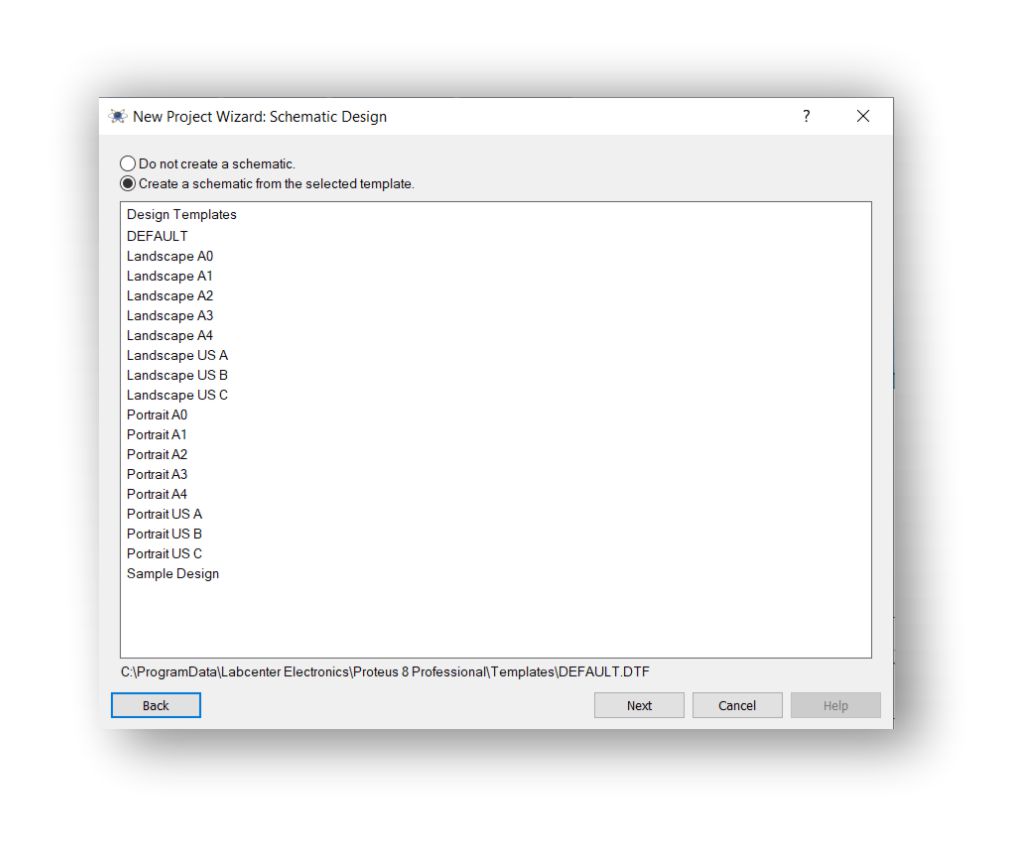

  • 5) selezionare la dimensione del foglio di lavoro selezionando la dimensione dal menu: es. DEFAULT
  • 6) Next
proteus dimensione foglio

Dimensione spazio lavoro

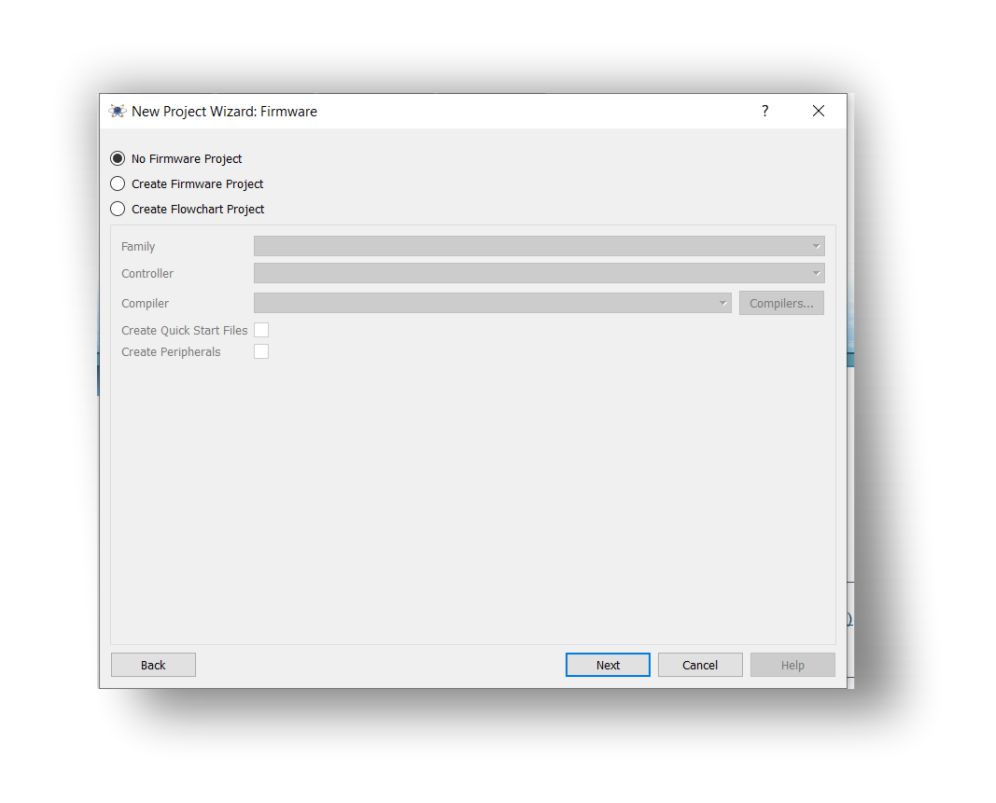

  • 7) selezionare l’opzione ” No Firmware Project
  • 8) Finish;
proteus NoFirmware

Selezione tipo di progetto: No Firmware

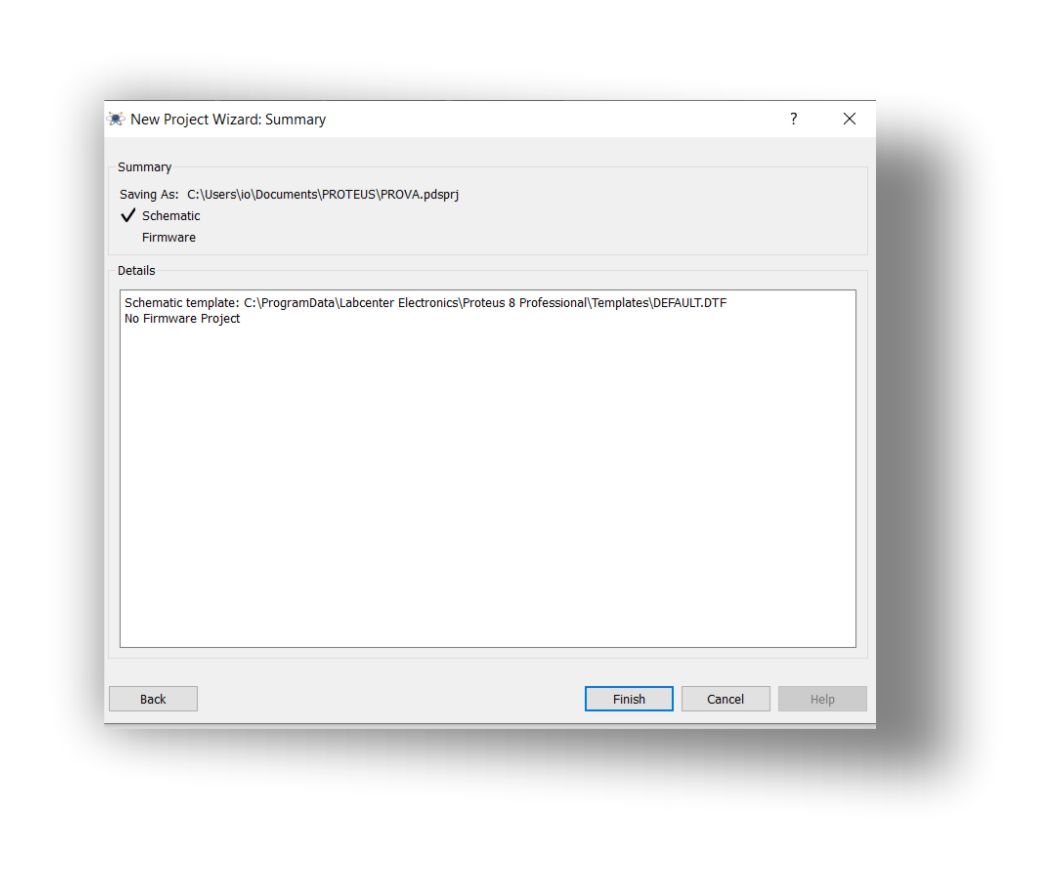

9) Sommario: il sommario elenca le caratteristiche del progetto

proteus sommario NoFirmware

Sommario

  • Schematic,
  • Default,
  • No firmware

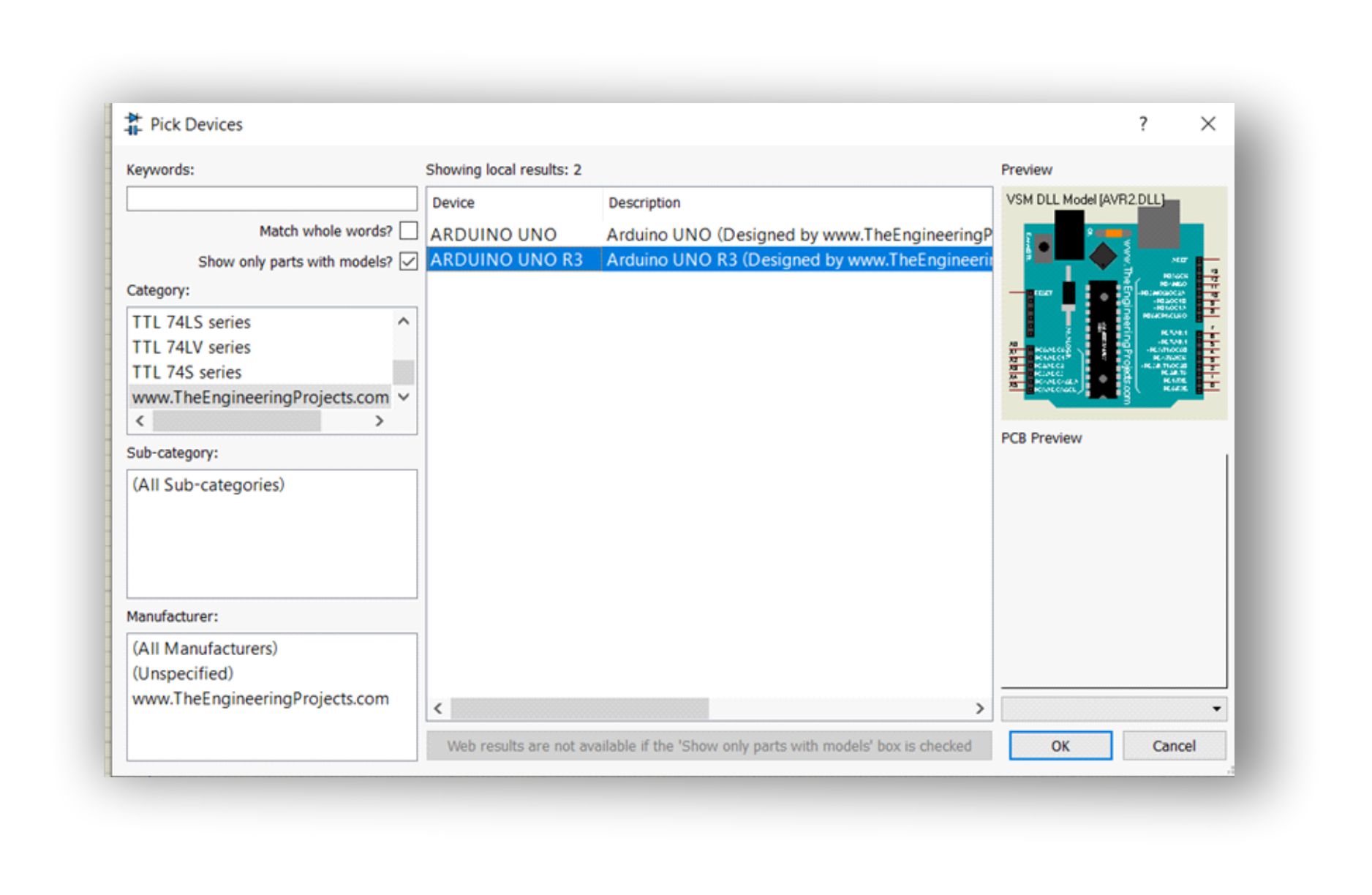

In Schematic, aggiungere” ArduinoUno R3”, selezionando la board dalla libreria scaricata dal sito

Arduino Library for Proteus - The Engineering Projects

aggiungendo nella directory c:\ProgramData\Labcenter Electronics\Proteus 8 professional|Library,

 i  file ArduinoUNOTEP.IDX e ArduinoUNOTEP.lib

proteus import Arduino

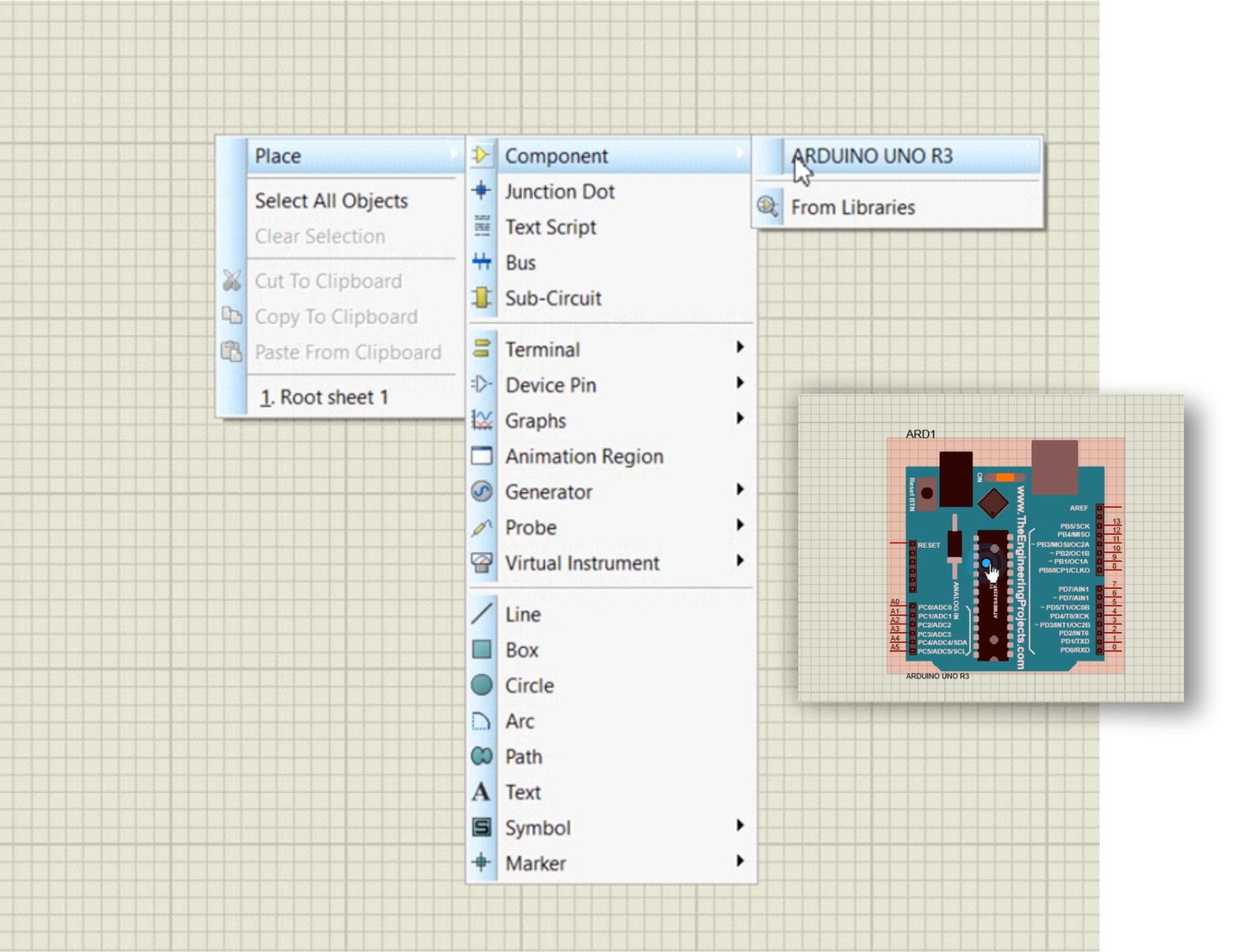

Con il comando Place (tasto destro del Mouse), posizionare in schematic la board di ArduinoUNO R3

proteus place Arduino

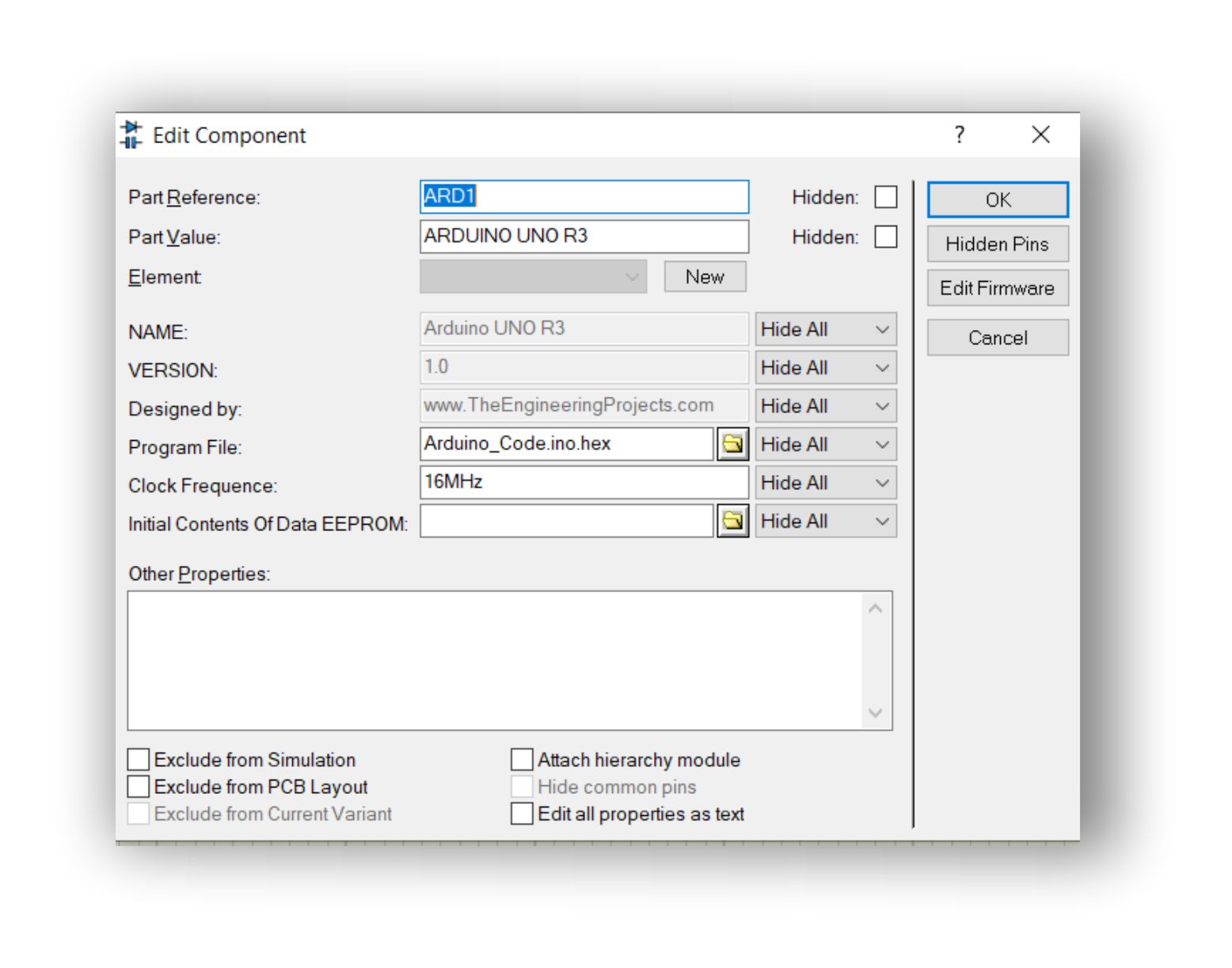

selezionando ” Edit”, con il tasto destro del mouse, la board ArduinoUNO R3 , sulla riga

program file

selezionare un file HEX , per esempio  quello ottenuto compilando il file Blink, il primo esempio riportato sul sito ufficiale di Arduino.

proteus HEX Arduino
