creazione schema elettronico generico

I componenti elettronici inseriti in “Visual Designer”, possono essere collegati tra loro, e alla scheda di Arduino, nella sezione “Schematic”.

questa procedura permette di costruire uno schema elettronico che funziona indipendentemente dall’utilizzo di ArduinoUno

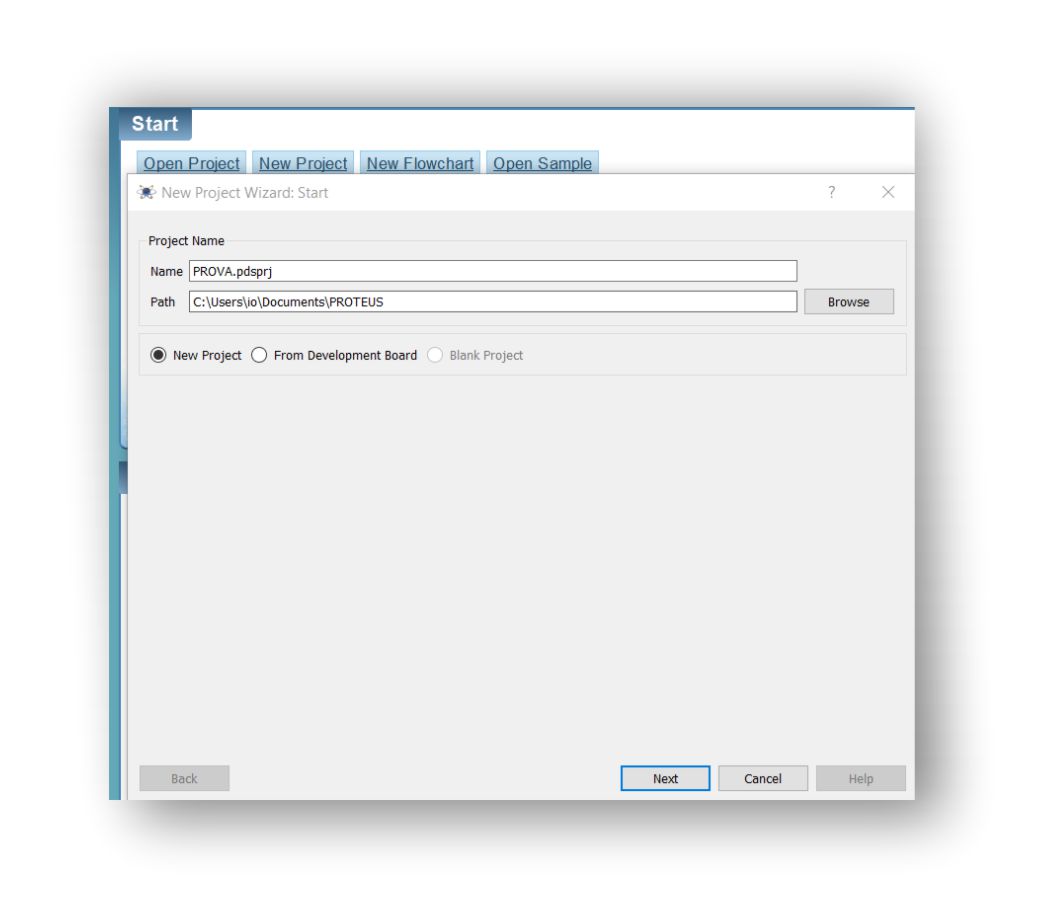

• 1) da “Start” o dal menu “ File” selezionare New Project
• 2) Next
• 3) assegnare il nome e il percorso di salvataggio del  nuovo progetto: esempio PROVA
• 4) Next

Nuovo progetto

• 5) selezionare la dimensione del foglio di lavoro selezionando la dimensione dal menu: es. DEFAULT
• 6) Next

Dimensione spazio lavoro

• 7) selezionare l’opzione ” No Firmware Project”
• 8) Finish;

Selezione tipo di progetto: No Firmware

• 9) Sommario: il sommario elenca le caratteristiche del progetto;

1. Schematic,
2. Default,
3. No firmware

Sommario

Proteus è pronto per la selezione, disposizione e collegamento dei componenti per il progetto “Prova”

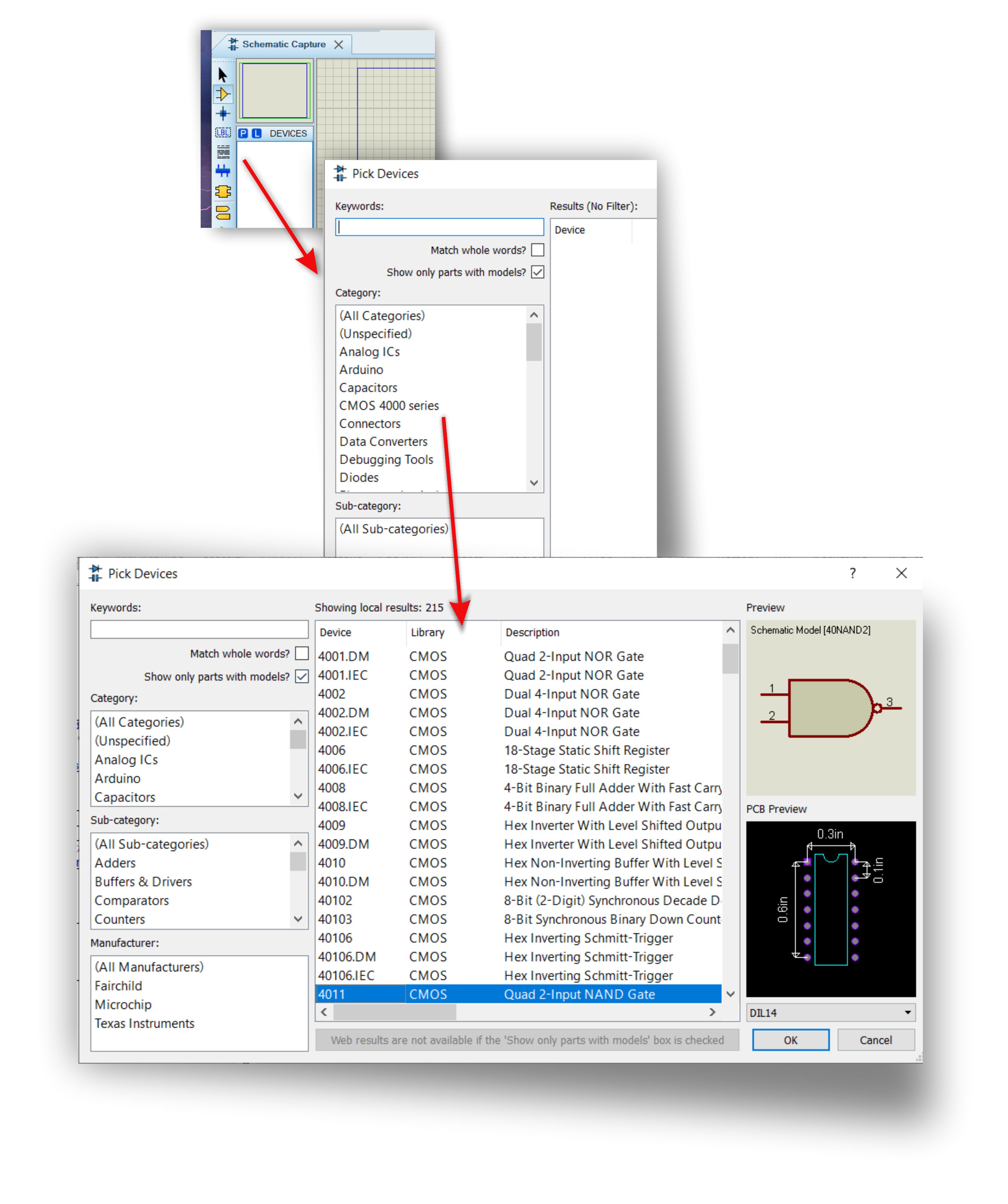

• In Schematic, cliccare su “P”, (Pick Device) per accedere al menu di selezione componenti elettronici.
• Selezionare la categoria , per esempio CMOS, e selezionare il componente da inserire nello schema elettronico., pin questo esempio, il 4011, che è composto da 4 porte NAND.

• Posizionare il cursore del mouse sulla griglia di Schematic.

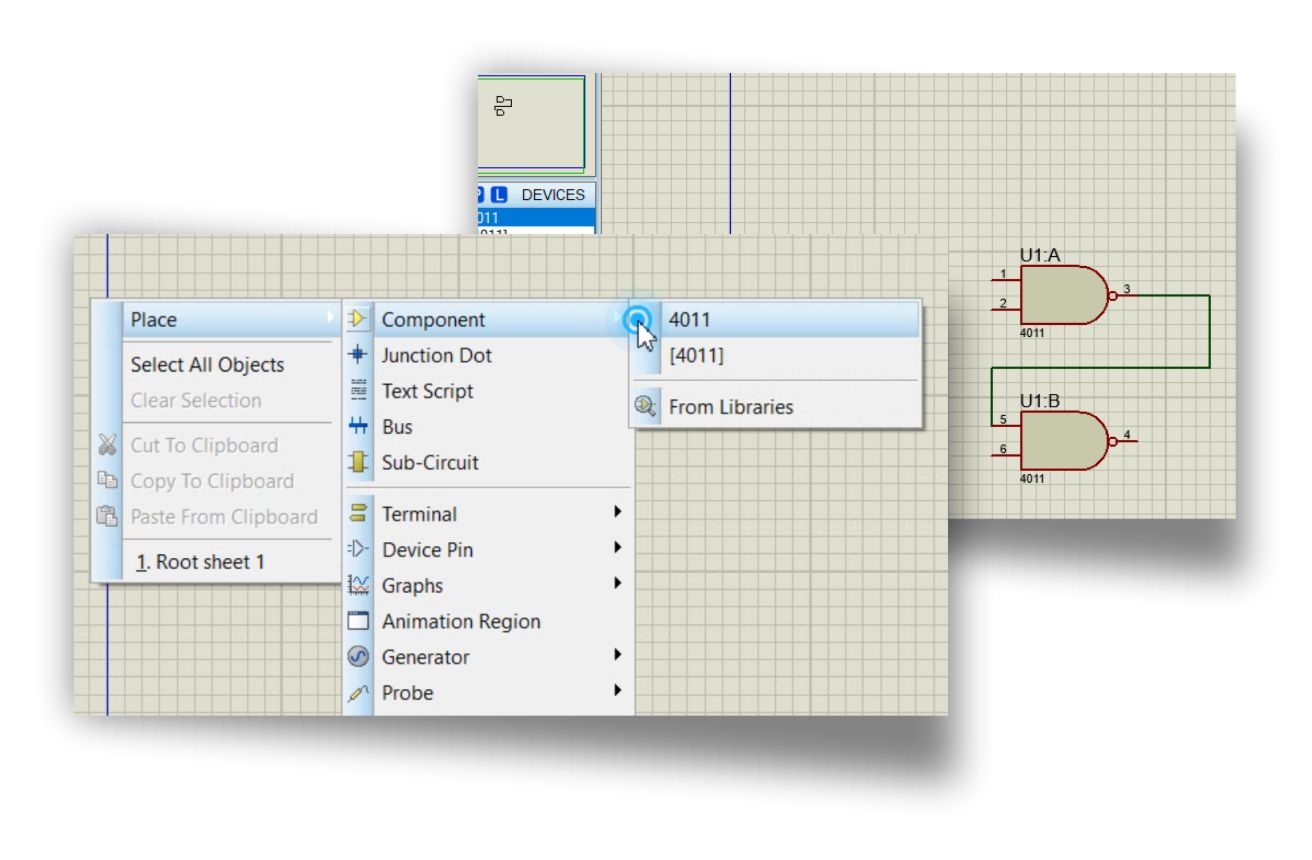

• Cliccare su Place.
• Spostare il cursore su  Component.
• Selezionare il 4011,e posizionarlo sulla griglia di Schematic.

• Collegare i componenti, posizionando il cursore del mouse, da punto iniziale a punto finale.
