Riccardo Monti

assemblaggio modulo alimentatore

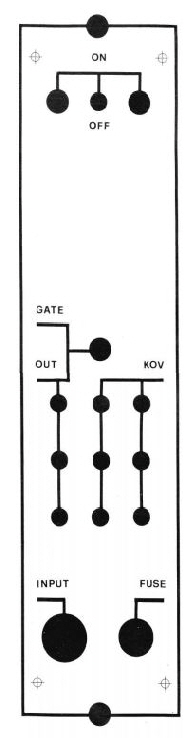

pannello alimentatore

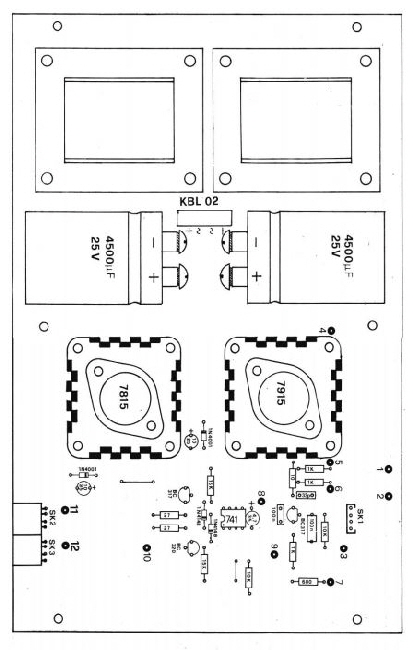

cs alimentatore - componenti

pannello frontale e disposizione componenti del modulo di alimentazione

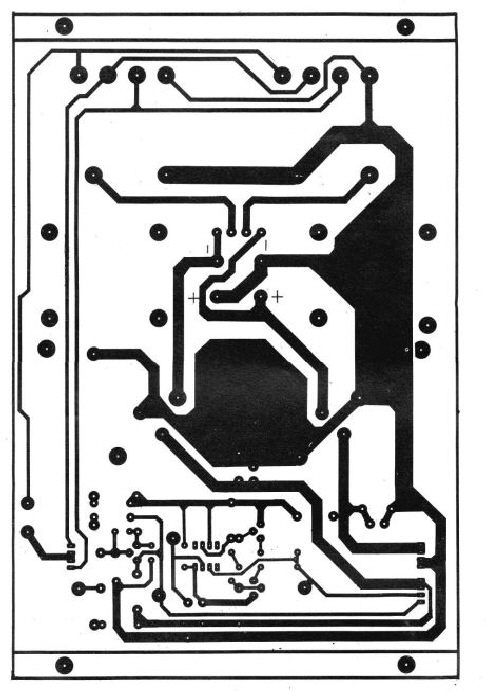

cs alimentatore

 circuito stampato del modulo di alimentazione

3 - al connettore d’ingresso

7 - al LED verde ( - 15 V)

9 - alle presa  “Gate out”

8 - al connettore di ingresso

10 -alle prese KoV out

SK1 - al cambiatensione 220-110 V

2 - DS1

1- AF1

6 - Al LED rosso ( Gate)

5 - al LED rosso (+ 15 Volt)

4 - massa pannello

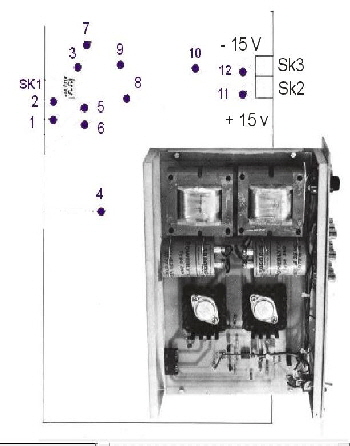

coll alim

collegamenti al circuito stampato del modulo di alimentazione
